这篇教程是电子电路知识系列教程之一，双稳态震荡电路
参考介绍
-
1

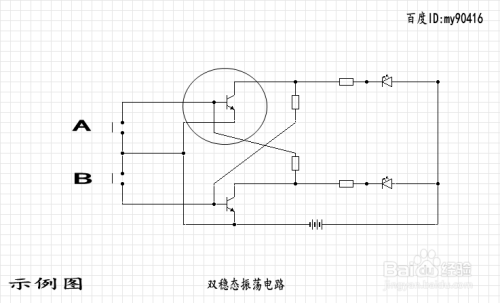

双稳态震荡电路是由两只参数接近的三极管组成一个具有两个稳定状态的震荡电路，其中任意一个处于通导状态另外一个一定是切断状态，若无外接信号此状态会恒定下去
-
2

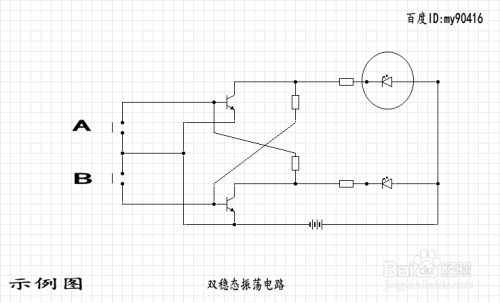

若是此时原来的切断状态的电路通导则原来通导的电路一定会切断进入切断状态，同样没有外界的新号加载此状态会恒定下去
-
3

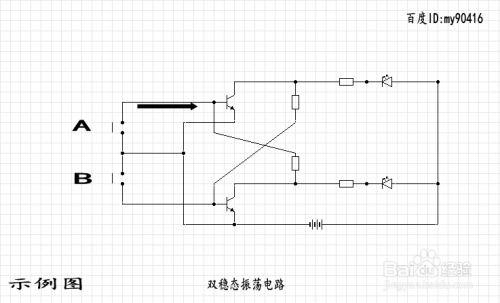

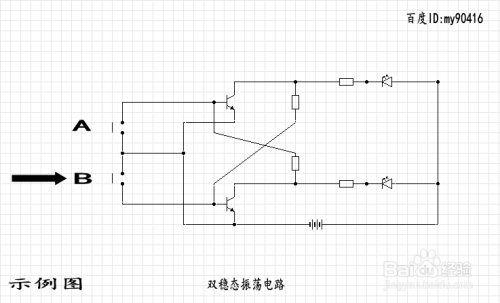

假设下端三极管为关闭状态这时接通B点开关则下端三极管变为通导状态上端则变为关闭状态发光二极管熄灭
-
4

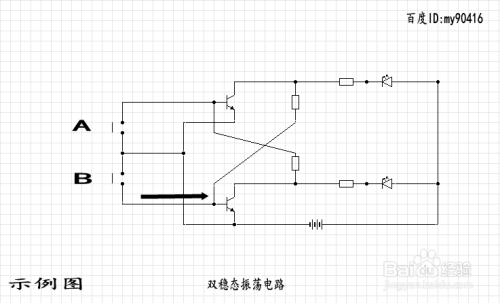

假设上端三极管为关闭状态这时接通A点开关则上端三极管变为通导状态下端变为关闭状态，发光二极管熄灭，如果没有信号输入此状态将是恒定的
-
5
如果没有信号输入振荡器，电路将一直保持此状态，所以振荡器有一定的记忆作用
-
6

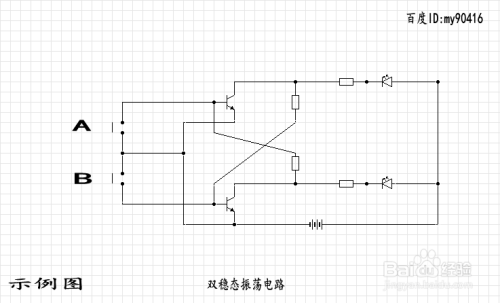

如果将后方的发光二极管换成继电器则可以控制直流电机的正反转
