在将CAD图纸打印出来后发现有些线不见了，这是什么情况呢？又该如何解决呢？下面小编以浩辰CAD为例来给大家介绍一下CAD打印后有些线条显示不出来的原因及相关的解决办法。
方法/步骤
-
1
线条所在图层设置了不可打印

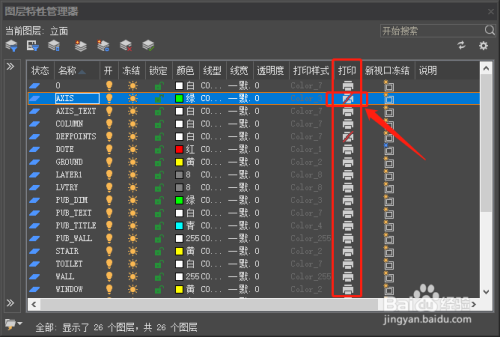

解决办法：在浩辰CAD中打开图纸文件后，在命令行输入快捷命令：LA，按回车键确认；即可调出【图层特性管理器】对话框，在其中找到线条所在图层，点击将打印按钮上的禁止打印取消即可。
-
2
未正确设置线宽

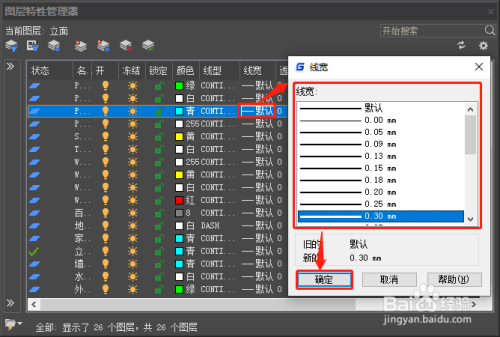

解决办法：在【图层特性管理器】中找到线条所在图层，将其线宽设置为合适线宽即可。
-
3
线条颜色设置错误

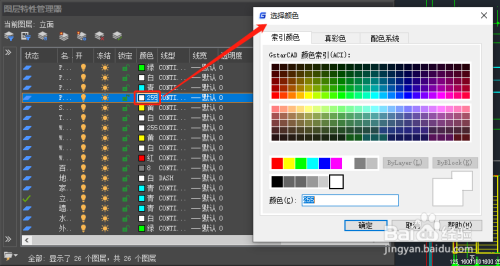

解决办法：将线条颜色修改为其他颜色。操作步骤：调出【图层特性管理器】，找到线条所在图层，修改其颜色即可。
END
