Origin8.0是功能强大的专业科研绘图软件，下面说明origin矩阵中的数据设置，以及等高线图的绘制。
方法/步骤
-
1
打开Origin软件，在标准工具栏单击新建矩阵表按钮，新建一个空矩阵表。
-
2
选择菜单 Matrix -> Set Dimensions。 在Data Manipulation 对话框的“Dimensions”组中，将矩阵的行数和列数设置为99。在“Coordinates”组中将X、Y的起始和终了坐标分别设置为-49和49.这时，矩阵的X和Y值设置完成，可以用View-> Show X/Y，观察和确认矩阵的设置。
-
3
选择菜单 Matrix -> Set Values，在Set Values对话框的“Cell（i，j）=”文本中，用F（X）下拉菜单输入各种函数，本文输入函数sin(x)+sin(y)，设置矩阵的Z值。这样矩阵的每个单元格的数据就完成输入了，数据输入完成的矩阵如下图所示。
-
4
等高线图：下面用设计好的数据绘制等高线图。选择菜单 Plot -> Contour plot -> Contour-Color Fill，绘制出下面的等高线。图中数据坐标的范围就是前文中设置的X和Y轴的范围，-49~49.
-
5

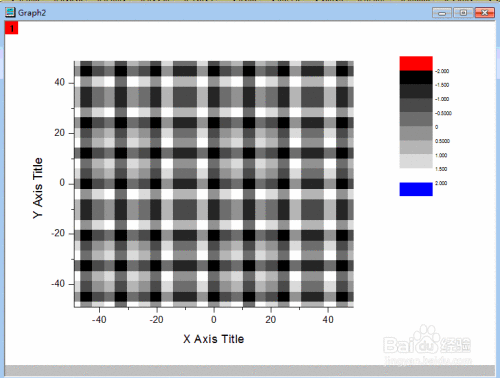

灰度图：下面用设计好的数据绘制灰度图。选择菜单Plot -> Contour plot -> Gray scale map,绘制出下面的灰度图。
-
6

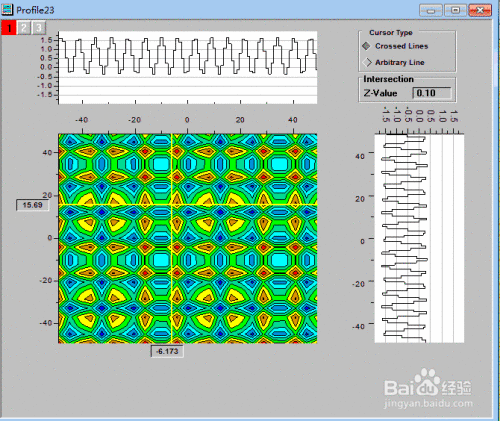

轮廓图：下面用设计好的数据绘制等高线的轮廓图。选择菜单Plot -> Contour plot ->Proflies,绘制出下面的轮廓图。
