AUTOCAD中如何绘制箭头图标？

说实话，在AUTOCAD中绘制一个箭头其实很简单，但有没有比较专业的绘制箭头的指令呢。今天我们详细讲解一下。

方法/步骤

1

打开AUTOCAD，并在点击下方的“正交”按钮，开启“正交”模式。快捷键F8
2

在命令行中输入pl，任意点击一位置指定起点，出现如下提示：

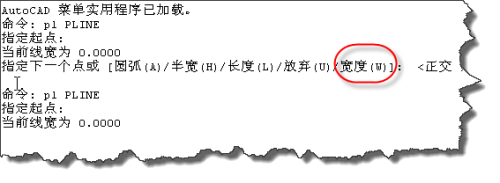

“指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”，输入W空格，指定线宽。
3

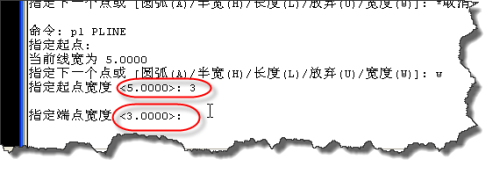

指定起点宽度和指定端点宽度都设置为3，我这里只是做演示，如果你的图形界限很大的这个数值也调整。
4

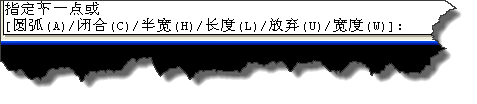

再点击下一点，这两点之间是箭头非三角部分的直线的长度。
5

再输入W重新指定线宽，我这里将起点线宽设置为5，记住这个线宽要比刚刚设置的数值要大些，再将端点宽度设置为0，
6

拖动鼠标预览一下箭头的效果。满意后再点击鼠标。
