protel99的pcb绘图中按键一个一个的排布是特别麻烦的事情，尤其是矩阵键盘的按键更是头疼，下面小编带来一个快捷的排版技巧，将原本麻烦的布局变得更加方便快捷。跟着小编往下走吧。
方法/步骤
-
1
当我们首次从sch导入到pcb按键时，会发现是直直的排成一条；我们先将按键大概排一下位置；
-
2

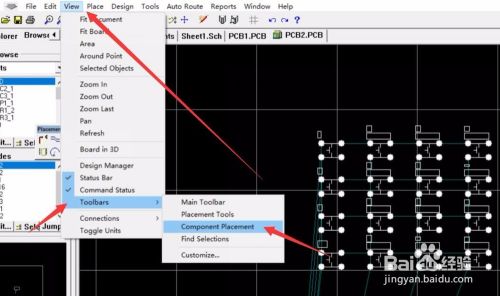

点击：VIEW->Toolbars->component placement;调出我们的编辑窗口（不要在意图中的按键）；
-
3

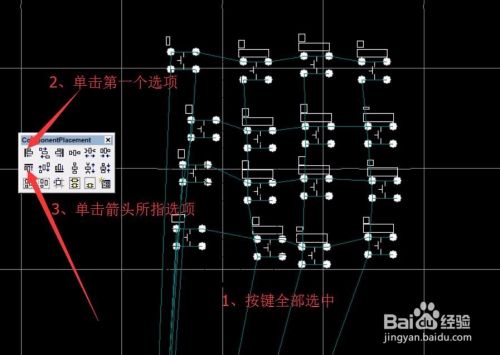

如图，将按键大概的排列一下，旁边是我们一会要用到的工具，然后鼠标选中全部按键；（注：每个按键都要被选中，选中后按键颜色会变成白色）
-
4

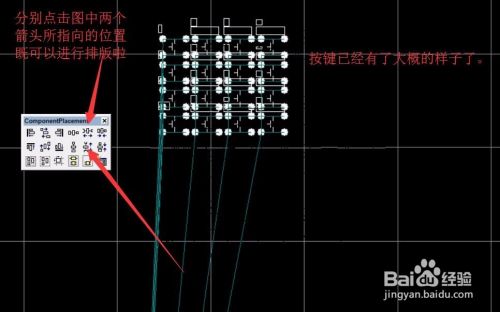

按图中所说；分别点击第一行第一个和第二行第一个按键；你会发现按键居然排列整齐了，但怎么堆在一起；（注：每个按键都要被选中，选中后按键颜色会变成白色）
-
5
按照图中所述，分别对按键的行列进行拉伸；
-
6

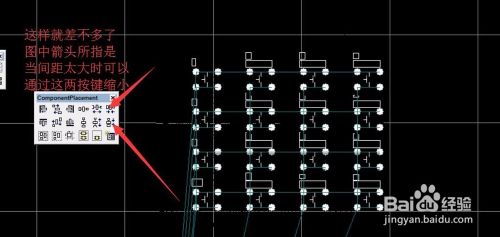

如果拉伸太长，特通过最后两个按键进行调整；是不是比平日里一个个排，快了不知道多少呢。
-
7

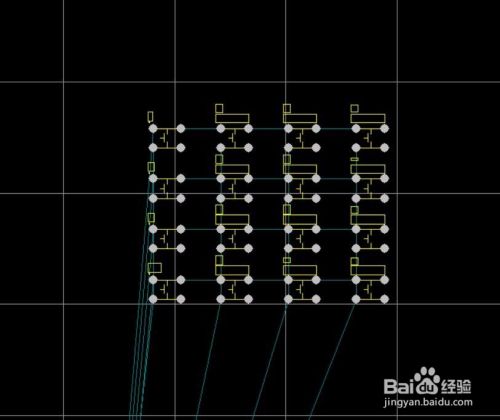

最后键盘按下：X+A取消选中；你会发现你的矩阵键盘被排列整齐了。
