SolidWorks三维建模训练五十五之拉伸草图三个圆
方法/步骤
-
1
如下所示，

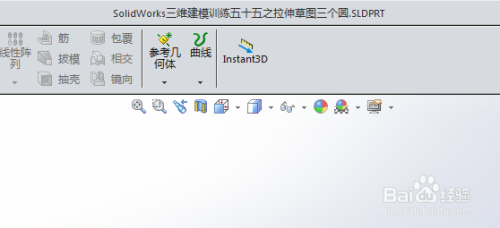

打开SolidWorks软件，新建一空白的零件文件，
保存为：SolidWorks三维建模训练五十五之拉伸草图三个圆
-
2
如下所示，

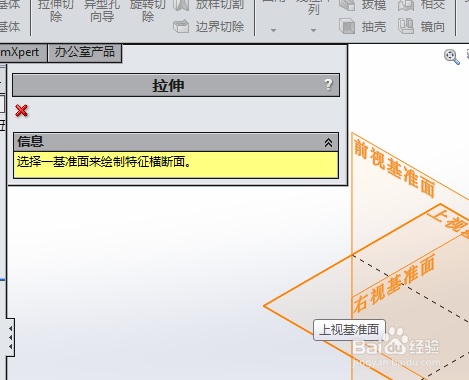

点击工具栏中的【拉伸凸台/基体】命令，
点击基准坐标系中的“上视基准面”，直接进入草图
-
3
如下所示，

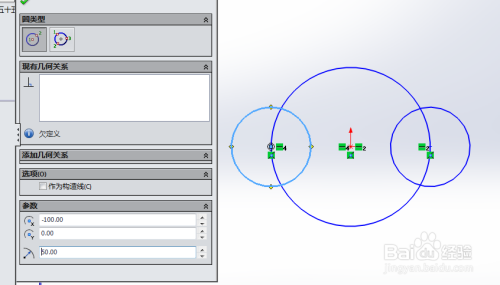

激活圆命令，以原点为圆心画一个圆，半径100，
然后以大圆的左右端点为圆心画两个圆，半径都是50，
-
4
如下所示，

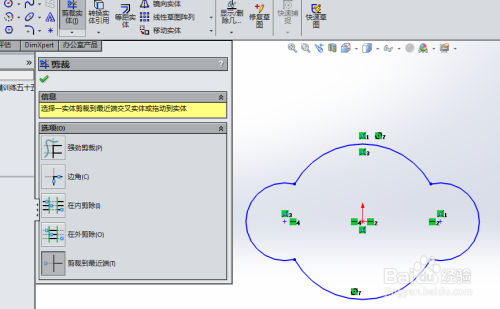

激活裁剪命令，裁剪掉相交部分的圆弧，
-
5
如下所示，

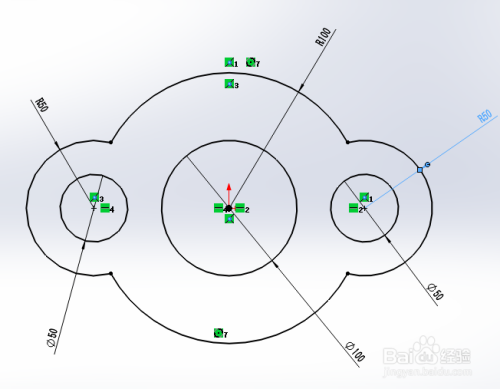

激活圆命令，以原点为圆心画一个圆，半径50，
然后以大圆的左右端点为圆心画两个圆，半径都是25，
然后激活智能尺寸，标注尺寸，
点击退出草图
-
6
如下所示

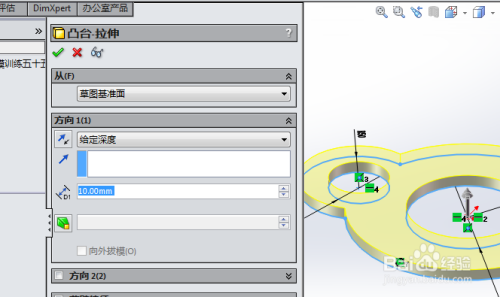

设置拉伸高度为10，点击√，完成并结束本次拉伸操作。
-
7
如下所示，

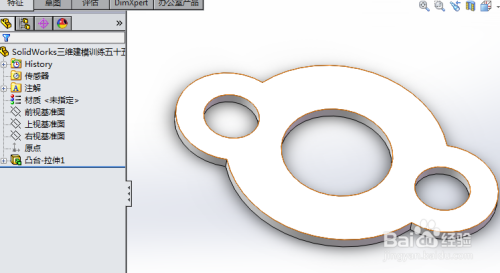

隐藏原点，至此，
这个三维实体零件就建模完成，
本次训练结束。
