cad如何制作对开铁柜平面图

对开铁柜属于办公铁柜中的一种，是用来存放重要档案资料的柜体之一。今天我们就来了解下cad如何制作对开铁柜平面图。

工具/原料

1

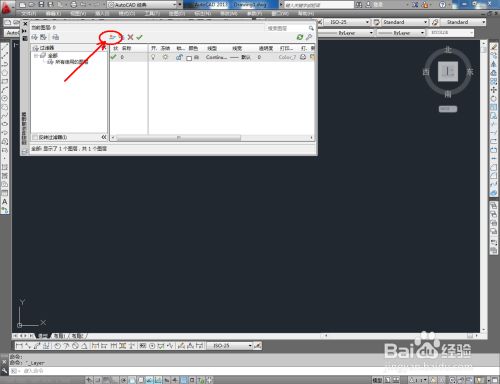

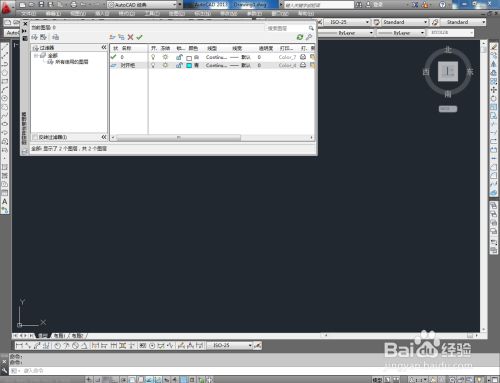

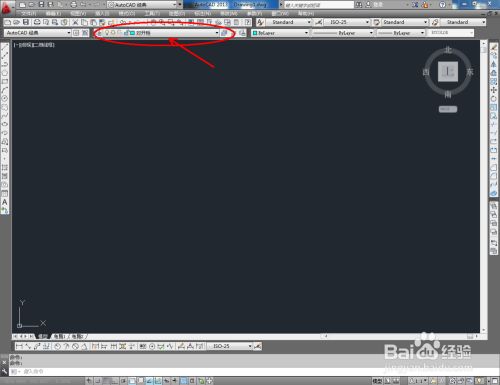

打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：对开铁柜。点击色块，按图示设置一个图层颜色，完成对开铁柜图层的设置（如图所示）；
2

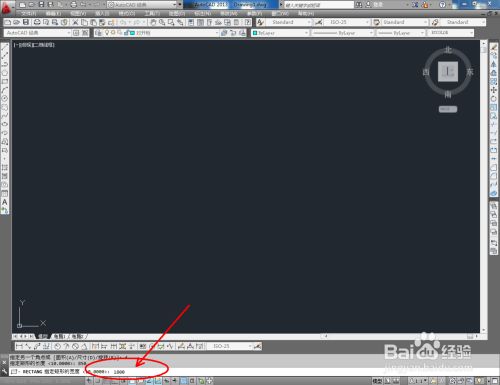

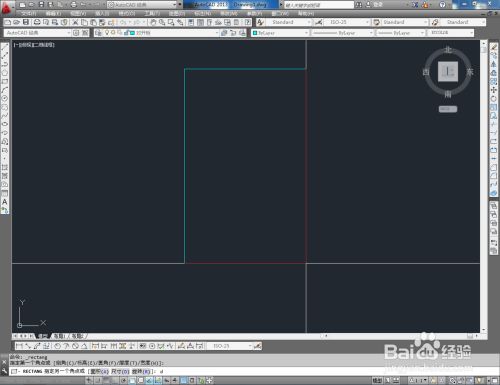

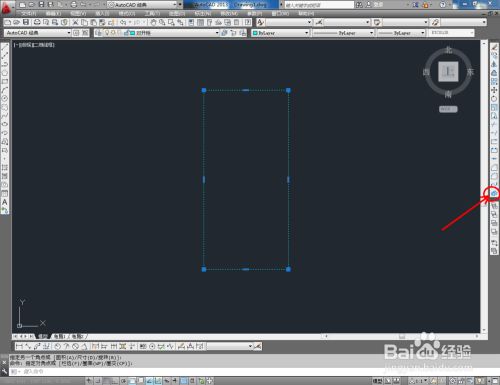

点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：850并按下空格键，继续输入宽度数值：1800并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；
3

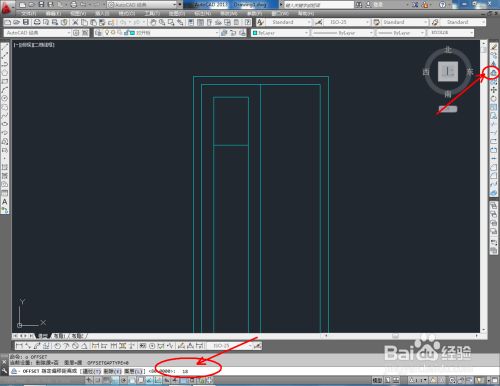

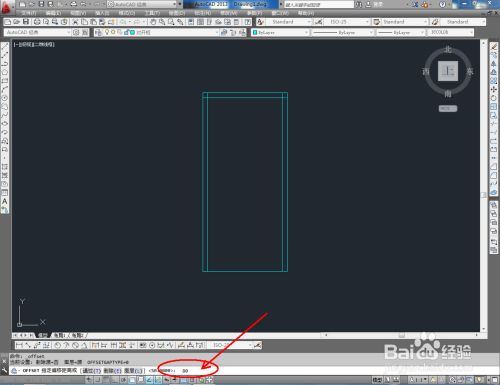

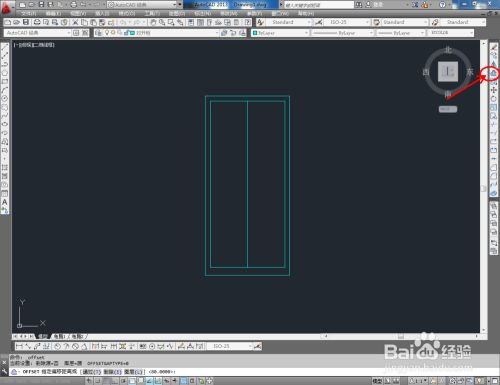

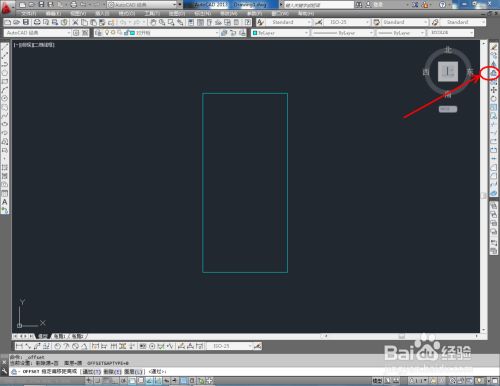

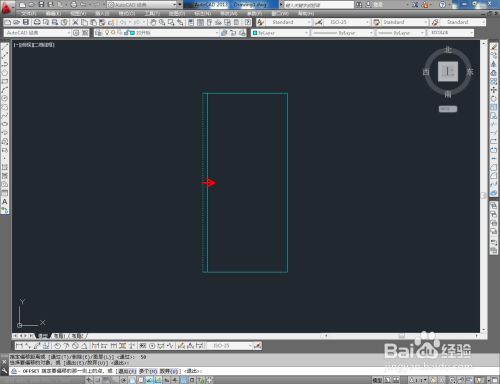

点击右边工具栏中的【偏移】，在命令栏中输入： 50，选中图案侧边和顶边，依次对侧边和顶边进行向内偏移。在命令栏中输入：80，选中底边，将底边进行向上偏移（如图所示）；
4

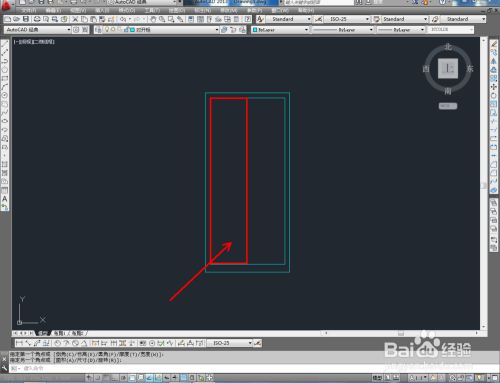

点击【矩形工具】在图示位置绘制一个矩形图案后，点击【偏移】，在命令栏中输入：80，对矩形图案进行向内偏移（如图所示）；
5

点击【直线工具】，按图示绘制一条直线线段后，点击【绘图】-【点】-【定数等分】，在命令栏中输入数值：5，生成线段五等分。点击【直线工具】按图示完成层板部分图案的绘制；
6

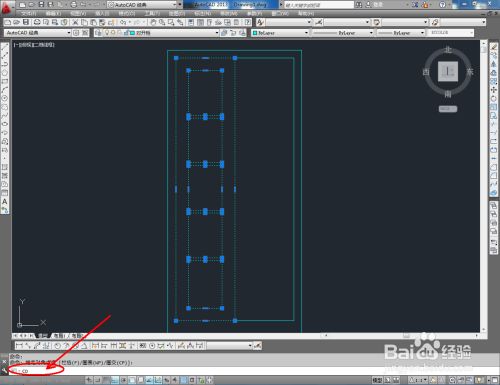

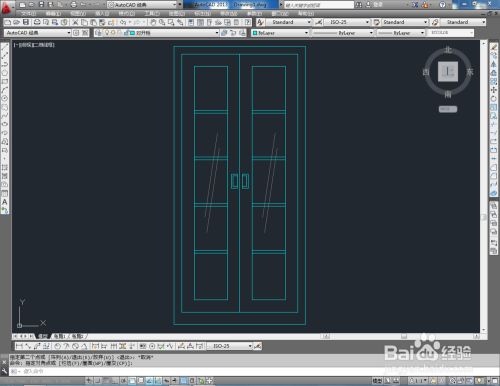

完成后，选中整个柜门，在命令栏中输入：co，对柜门图案进行移动复制。将制作好的拉手图块导入文件并调整好拉手的位置。完成细节部分的制作后，我们的对开铁柜平面图便全部制作完成。
