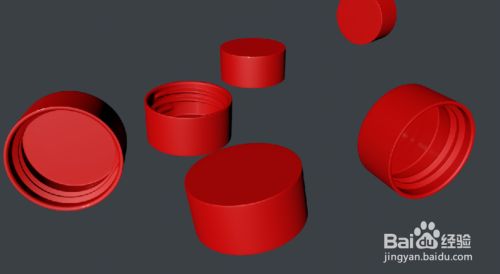

C4D建模--盖子内螺纹的创建方法

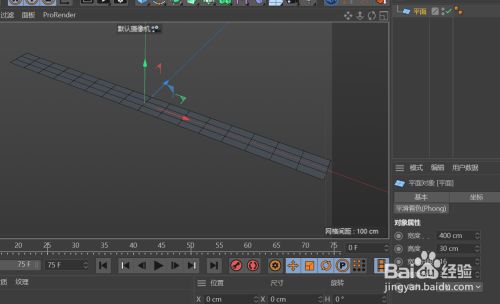

  创建一个平面，宽度为400，高度为30，宽度分段为16，高度分段为3；如图所示。

  将平面转为可编辑对象，给平面添加一个包裹对象变形器，调整好变形的方向，并将变形器匹配到父级。

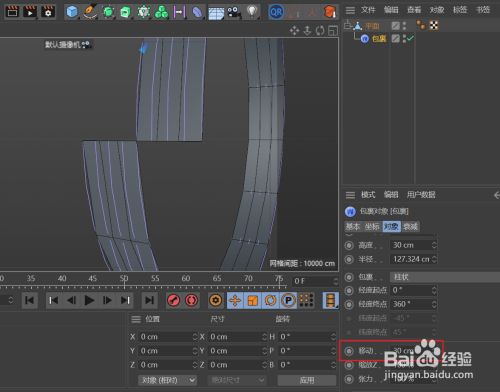

  将变形器的经度起点更改为0，终点更改为360，移动数值为30CM; 如图所示。

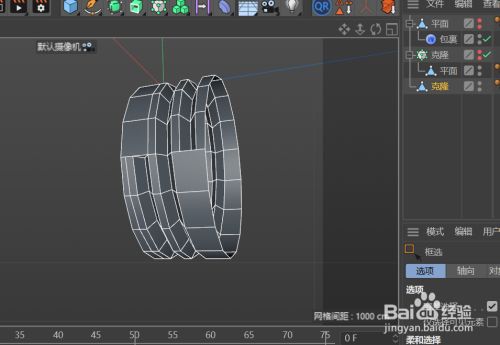

   将变形后的状态转为对象，给对象添加克隆，Z轴数值为30（平面的高度），数量为2.如图所示

  选中平面内的一条结构线，在XZ面上向内缩放；得到内螺纹的基本结构。如图所示。

   将克隆的状态转为对象，选中对象两端线，分别向两端缩放复制，得到闭合的柱面结构，用切刀工具将多余的面去掉；如图所示。

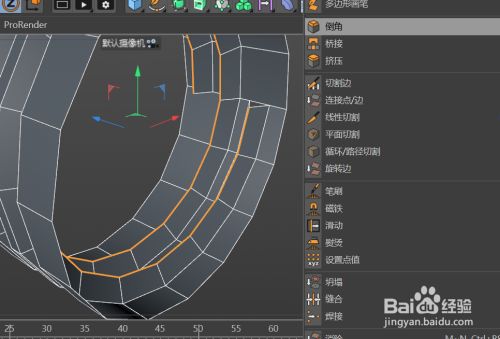

  选中内螺纹顶边进行倒角，倒角方式为倒棱，细分值为0.如图所示。

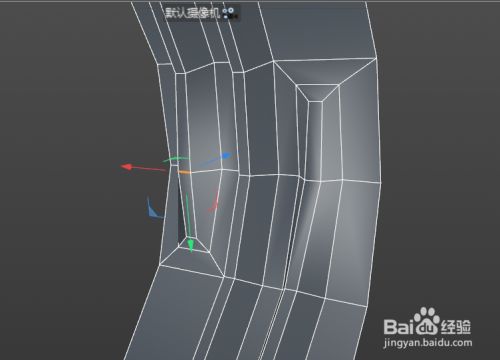

  对螺纹的两头进行优化。在螺纹两头的前一面片上，用滑动复制的方法得到二组与螺纹头对应的结构线；用焊接工具将对应的点一一焊接；如图所示。

  选中螺纹的轮廓边进行倒实体角，添加细分曲面即可得到圆滑的硬边螺纹。

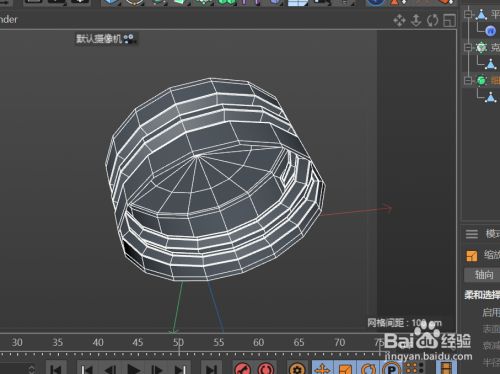

  根据螺纹创建出盖子的外表结构。选中一螺纹一端面直接封口；另一端面用缩放复制和挤压的方法创建出盖子的外表结构；如图所示。

  盖子内螺纹创建完成。
