orCAD是我们常用的原理图设计软件，一般IC的原理图封装都需要自行设计的，下面教大家orCAD如何画MAX485原理图封装。
方法/步骤
-
1
第一步：打开orCAD设计软件，然后单击【File】选项，如图所示。
-
2
第二步：选中【NEW】选项，然后再单击【Library】选项，如图所示。
-
3
第三步：右键单击上一步新建的库文件，如图所示。
-
4

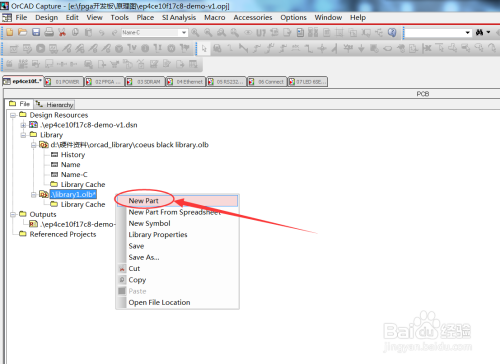

第四步：单击【New Part】选项，如图所示。
-
5
第五步：输入新建原理图封装的名称，其他保持默认设置，然后单击【OK】即可，如图所示。
-
6
第六步：按照芯片手册的引脚封装设计添加引脚以及外形即可，如图所示，完成后单击【保存】按钮即可完成MAX485原理图封装设计
END
