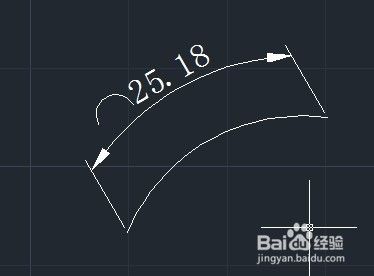

弧长标注时标注弧线的长度的标注命令。
方法/步骤
-
1
点击弧长命令，也可以点击标注下拉有个弧长，或者也可以输入DAR回车执行弧长标注命令。
-
2

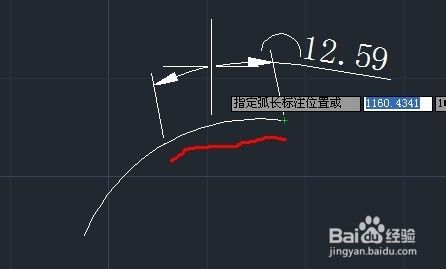

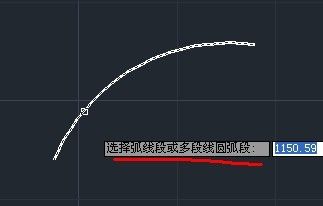

点击弧长命令后，点击弧线拉动鼠标，将尺寸拉出来，鼠标点击确定弧长标注的位置。
-
3
在点击命令后，点击弧线后，输入栏出现提示：指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/]:
-
4
多行文字M，文字T，角度A前面几节课都讲过了。
下面讲述部分P的应用。

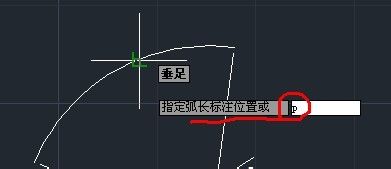

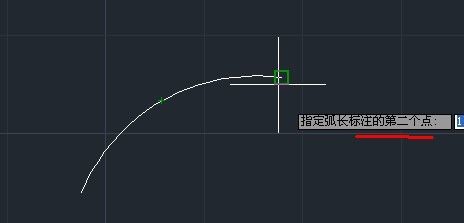

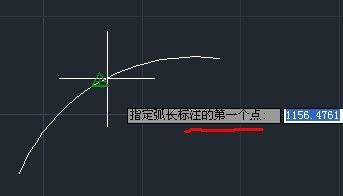

在此时，输入P回车，鼠标可以在弧线上点击任意两处拉动鼠标得到一段弧的弧长。
END
