目前，三电平PWM应用越来越普遍，如何通过Matlab Simulink实现三电平PWM输出，这儿列出一个采用已有模块实现三电平PWM输出的方法。

工具/原料

笔记本电脑
MATLAB R2012b

方法/步骤

1

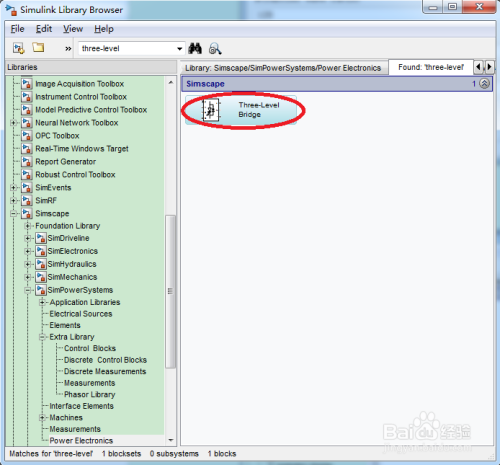

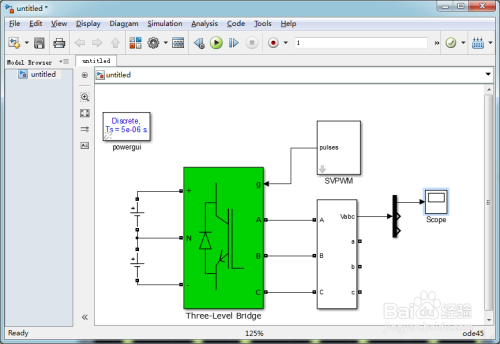

Simulink中新建“New Model”，进行如下电路接线；
2

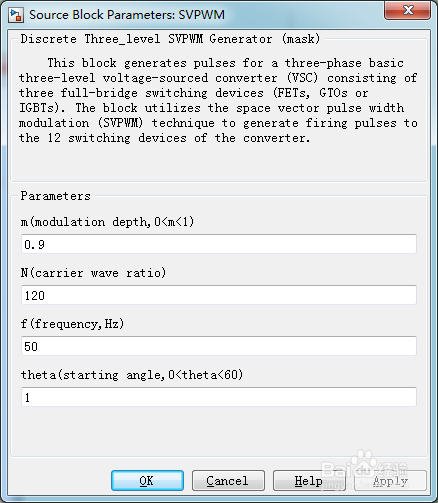

其中，SVPWM模块的设置如下：
3

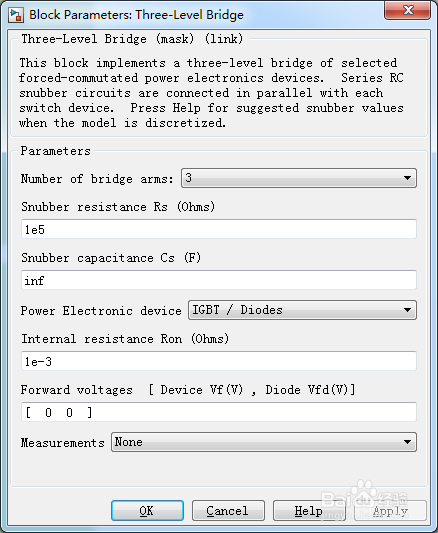

三电平全桥的模块设置如下：
4

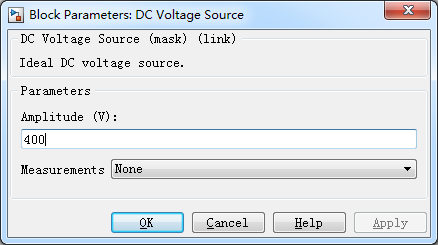

直流电压侧分裂电容各设置为400V；
5

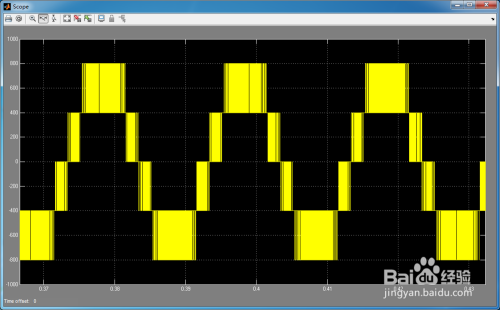

运行后，在scope中，可看到波形为两电平方式。
