在执行多段线命令时，选择“直线（L）”子选项后便开始创建直线，是默认的选项。直线状态下的多段线，除“长度（L）”子选项之外，其余皆为通用选项，其含义效果分别介绍如下。
工具/原料
-
CAD
方法/步骤
-
1

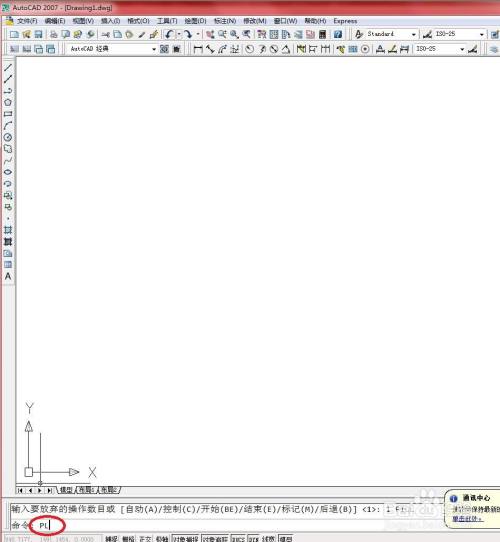

启动CAD软件，在命令行中输入“PL”，按【Enter】键确认，如下图所示
-
2

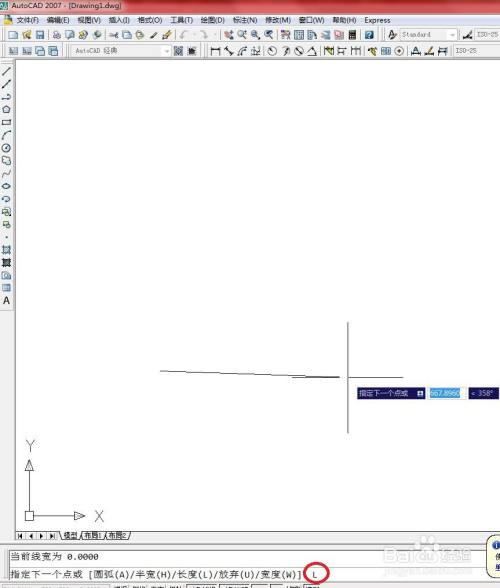

接着在命令行中输入“L”，选择“直线（L）”选项，命令行提示如下图所示
-
3

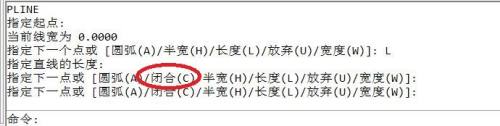

“闭合（C）”：该选项含义同【直线】命令中的一致，可连接第一条和最后一条线段，以创建闭合的多段线。
-
4

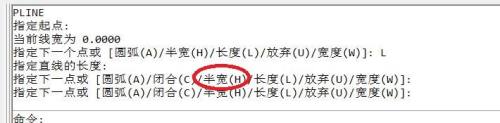

“半宽（H）”：指定从宽线段的中心到一条边的宽度。选择该选项后，命令行提示用户分别输入起点与端点的半宽值，而起点宽度将成为默认的端点宽度。
-
5

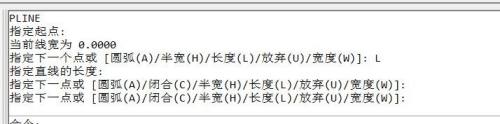

“长度（L）”：按照与上一线段相同的角度、方向创建指定长度的线段。如果上一线段是圆弧，将创建与该圆弧段相切的新直线段。
-
6

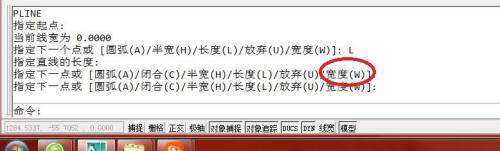

“宽度（W）”：设置多段线起始与结束的宽度值。选择该选项后，命令行提示用户分别输入起点与端点的宽度值，而起点宽度将成为默认的端点宽度。
