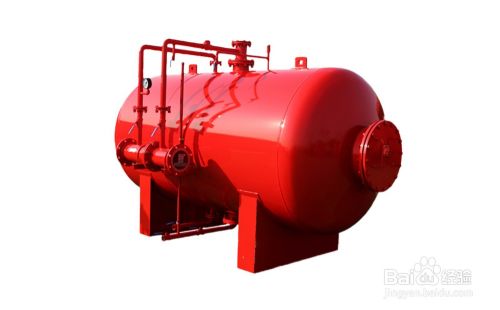

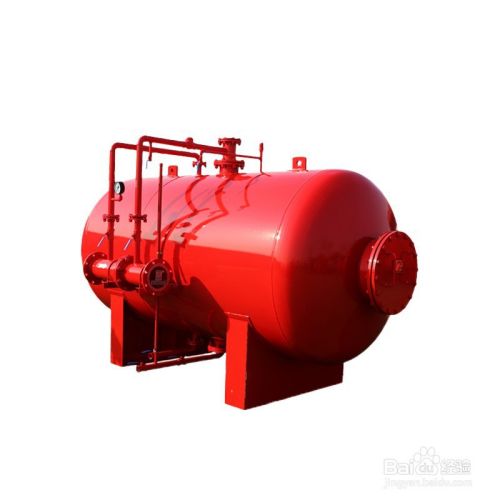

PHYM压力式比例泡沫罐的安装调试说明

（一）使用条件

1、与混合装置配套的消防水泵的压力必须达到混合器进口工作压力的要求。

2、本装置的工作压力范围为0.6-1.2MPa，不能超出规定使用范围使用，否则将影响混合比，降低泡沫质量。

3、混合装置在标定的工作压力范围内使用的压力大小，取决与所配用的泡沫灭火设备的工作压力和管道当量长度的摩阻损失。

4、在备用状态时，混合器中所有阀门应为关闭状态。

（二）普通型贮罐压力式泡沫比例混合装置使用方法（无隔膜型）

1、泡沫液充装

首先打开排气阀C和加液口法兰盖，由加液口进行人工充液（如用加液泵灌注泡沫液，需将加液泵与排液阀E相联即可）。当泡沫从灌装口溢出时，即可停止充装，并关闭阀C。

2、使用

(1) 正式使用时，（带有泡沫液液位计的应首先关闭液位计阀）开启主管道阀门，主管道开始进水，当供水压力达到所需压力时，打开进水阀A，观看压力表，当罐中压力达到所需值时打开出液阀B，此时混合液即能按规定比例输出进行灭火作业。

(2) 停止工作时，将阀A、阀B关闭，打开排气阀C泄压，

当压力表复零时，打开排液阀E，将罐内剩余液体排尽，并关闭阀C、阀E。

(3) 贮罐冲洗

由于无隔膜贮罐在使用时，泡沫液已经在贮罐内与水混合，剩余泡沫液不能继续使用。每次使用或做试验后，剩余泡沫液应当全部放尽，并且对贮罐进行彻底清洗，才能重新充装泡沫液。冲洗方法：关闭（阀E）、（阀B），开启（阀A）向罐内充水，当充满后，放置8—10小时，然后开启（阀E）将水放尽，有条件时可用压缩空气将贮罐吹干，亦可以人工冲洗贮罐内壁，干燥后重新充装泡沫液。

3、实验时充装泡沫液的方法：

按以上第3条方法将贮罐充满清水，开启出气阀（阀C），打开法兰盖灌装口向罐内充入泡沫液，由于泡沫液比重大于清水，所以泡沫液充满贮罐底部，而将多余的水从出气阀挤出，每次试验使用的泡沫液用量一般为贮罐容积的1/4左右，但最少不小于500升为宜。充完泡沫液后，即关闭全部阀门，试验时的操作方法与同上。

（三）隔膜型压力式泡沫比例装置使用方法

1、起动消防水泵，并且管道有压力水后，先打开进口阀及进水阀（阀A）。

2、调节系统出口阀的开度，使压力表显示到泡沫比例混合装置标定工作压力，并稳定在一定数值。

3、当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀（阀B）泡沫混合液自动调节到6%或3%的比例，并且开始向系统输出泡沫混合液。

4、当停止供液时，应先关闭出液阀（阀B）（以免压力水倒灌液入泡沫液橡胶袋内（然后关闭其它阀门。同时亦应终止水泵工作。

5、初次灌泡沫液的方法：

a)关闭（阀D、E），开启（阀C）；

b)打开泡沫液灌装口法兰盖，可用人工向胶囊中加注泡沫液，亦可用电动加液泵从（阀E）向内加注泡沫液；

c)当泡沫液从灌装口中溢出时，可认为泡沫液已注满,关闭所有阀门　。

6、试水时，打开（阀A）、关闭（阀D、E），通入压力水，当排气阀（阀C）喷出水后，即可关闭，使贮罐处于常备状态。
