串口屏MINIC教程-回调函数使用说明V1.0

该例程使用大彩基本型7寸串口屏DC80480B070为验证开发平台。

准备好相应的美工UI。如图所示

1. 上位机VisualTFT内部已集成了MINIC开发编译环境，点击菜单栏工具，选择MINIC编辑器，如图所示。

2. 打开编辑器后，Visual TFT画面如图所示；

教程DEMO中功能的实现步骤如下：

1. 新建工程；

2. 配置MODBUS协议；

3. 画面配置；

4. 运行预览。

1.1.1 新建工程

打开VisualTFT软件的菜单栏【文件】→【新建工程】，弹出新建工程窗口，设置工程名称、路径、 设备型号，点击【确定】，如图所示；

1.1.2 MODBUS协议配置

1. 点击软件VisualTFT菜单栏中的【工具】并选择【协议与变量设置】，如图所示；

 在“协议与变量设置”窗口中，先点击左侧的【协议设置】，然后在右侧【启用协议】选择“启用”，【协议类型】选择“MODBUS从机协议”，协议配置详细如图 所示。

配置协议完成后，点击【变量定义】，然后点击“添加”按钮添加变量，详细配置如图所示；

1.1.3 配置工程画面

1. 首页画面配置

画面中放置六个按钮并设置为切换画面属性，分别指向相对应的画面，如图所示；

2. on_init画面配置

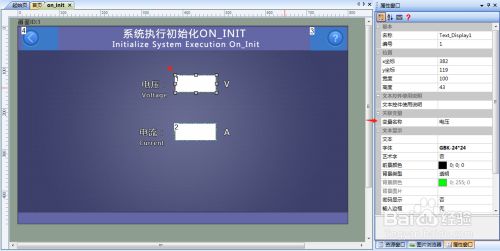

(1) 打开VisualTFT软件的菜单栏【工具】→【协议与变量设置】，在协议与变量设置画面中添加两个保存寄存器，寄存器地址分别为0和1并分别命名为“电压”和“电流”，如图1所示；

(2) 将画面中文本控件1、2分别绑定变量“电压”、“电流”，如图2所示。

(3) 画面功能：系统初始化时调用函数对变量赋值。对应的功能函数编写程序如程序清单 1所示；

程序清单 1  on_init程序

/**************************************************************************

** 函数：on_init

** 功能：系统执行初始化

** 注意：局部变量定义，只能在函数的最前面定义

***************************************************************************/

void on_init()

{

//

// 画面：on_init

// 功能：初始化电压为10、电流为2

//

"电压" = 10;

"电流" = 2;

 ......

}

3. on_systick画面配置

(1) 打开VisualTFT软件的菜单栏【工具】→【协议与变量设置】，在协议与变量设置画面中添加一个保存寄存器，寄存器地址为2并命名为“运行时间”，如图 1所示；

(2) 将画面中文本控件1绑定变量“运行时间”，如图2所示；

(3) 画面功能：系统运行后，每一秒调用一次on_systick，在on_systick函数内添加一个计数器，可以算出运行时间。对应的功能函数编写程序如程序清单 2所示。

程序清单 2  on_systick

/**************************************************************************

** 函数：on_systick

** 功能：定期执行任务(1秒1次)

** 局部变量定义，只能在函数的最前面定义

***************************************************************************/

void on_systick()

{

//

// 画面：on_systick

// 功能：每次增加一秒

// 注意：局部变量定义，只能在函数的最前面定义

//

++"运行时间";

}

4. on_timer画面配置

(1) 打开VisualTFT软件的菜单栏【工具】→【协议与变量设置】，在协议与变量设置画面中添加一个保存寄存器，寄存器地址为3并命名为“计数”，如图 1所示

(2) 将画面中文本控件3绑定变量“计数”，如图 2所示。

(3) 画面功能：按下开启定时器后，按照设定的时间循环调用定时器函数on_timer，每次调用都让计数器自加一，通过绑定文本控件将计数器的值在画面中显示出来，对应的功能函数编写程序如程序清单 3和程序清单 4所示

程序清单 3  on_timer程序

void on_timer(int timer_id)

{

if(timer_id == 0)

{

//

//画面：on_timer

//功能：计数器，记录定时器触发次数

//注意：局部变量定义，只能在函数的最前面定义

//

"计数"++;

}

}

程序清单 4  按钮触发函数

/****************************************************************************

** 函数：on_control_notify

** 功能：控件值更新通知

** 参数：screen_id，画面ID

** 参数：control_id，控件ID

** 参数：value，新值

** 注意：局部变量定义，只能在函数的最前面定义

****************************************************************************/

void on_control_notify(int screen_id,int control_id,int value)

{

if(screen_id == 3)

{

//

// 功能：按钮控制开启定时器和停止定时器

// 函数：start_timer(timer_id, timeout, countdown, repeat)

// 函数功能：启动定时器

// 参数：    timer_id，    定时器ID；

//           timeout，     超时时间；

//          countdown，   1顺计时，0倒计时

//           repeat        计时次数，0无限循环

//

if(control_id == 1 && value == 1)

{

start_timer(0, 1000, 1, 0 );

}

//

// 函数：stop_timer(timer_id)

// 函数功能：启动定时器

// 参数：    timer_id，    定时器ID；

//

if(control_id == 2 && value == 1)

{

//停止定时器

stop_timer(0);

}

}

......

}

5. on_variant_update 画面配置

(1) 打开VisualTFT软件的菜单栏【工具】→【协议与变量设置】，在协议与变量设置画面中添加三个保存寄存器，寄存器地址分别为4、5、6并将寄存器分别命名为“速度”、“时间”、“里程”，如图1所示

(1) 将画面中文本控件1、2、3分别绑定变量“速度”、“时间”、“里程”，如图2所示

(3) 画面功能：当变量发生变化后会触发此函数，对应的功能函数编写程序，如程序清单 5所示

程序清单 5  变量更新回调函数

/**************************************************************************

** 函数：on_variant_upate

** 功能：串口通信导致变量更新时，执行此函数

** 注意：局部变量定义，只能在函数的最前面定义

***************************************************************************/

void on_variant_upate()

{

//

//功能：操作符'@'用于判定某个寄存器是否发生改变

//       速度或者时间发生变化时，重新计算里程

//注意：局部变量定义，只能在函数的最前面定义

//

if(@"速度" || @"时间")

{

"里程" = "速度" * "时间";

}

}

6. on_control_notify 画面配置

(1) 打开VisualTFT软件的菜单栏【工具】→【协议与变量设置】，在协议与变量设置画面中添加一个保存寄存器，寄存器地址为7并命名为“通知次数”，如图 1所示

(2) 将画面中文本控件7绑定变量“通知次数”，如图 2所示；

(4) 画面功能：每次操作控件都会相应调用一次on_control_notify，通过一个计数器将每次触发都统计起来，并绑定文本控件在画面中显示次数。对应的功能函数编写程序，如程序清单 6所示

程序清单 6  on_control_notify 程序

/****************************************************************************

** 函数：on_control_notify

** 功能：控件值更新通知

** 参数：screen_id，画面ID

** 参数：control_id，控件ID

** 参数：value，新值

** 注意：局部变量定义，只能在函数的最前面定义

****************************************************************************/

void on_control_notify(int screen_id,int control_id,int value)

{

     ......

if(screen_id == 5)

{

if(control_id == 1)              //运行按钮

{

if(value == 0)     //弹起通知

{

"通知次数" ++;

}

else if(value == 1)   //按下通知

{

"通知次数" ++;

}

else if(value == 2)          //长按通知

{

"通知次数" ++;

}

}

else if(control_id == 2)   //文本控件

{

"通知次数" ++;

}

else if(control_id == 3)         //图标控件

{

if(value == 0)

{

"通知次数" ++;           //弹起通知

}

else if(value == 1)

{

"通知次数" ++;           //按下通知

}

}

else if(control_id == 4)  //选择控件

{

"通知次数" ++;

}

else if(control_id == 5)      //菜单

{

"通知次数" ++;

}

else if(control_id == 6)   //滑块

{

"通知次数" ++;

}

}

}
