为了增进大家对CAD软件的了解，并应用到实际工作中，我们今天为大家准备了CAD曲面建模之把手曲面建模的内容，帮助大家通过练习，掌握曲面的创建以及对缺失的曲面进行修补。
方法/步骤
-
1

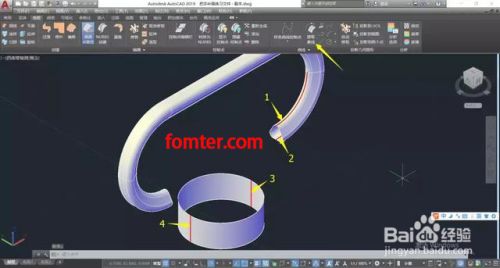

打开提供的源文件，执行“提取素线”命令，在把手右侧的两个曲面中点处提取出素线1、2，以及圆柱曲面的左右位置提取出素线3、4。↓
-

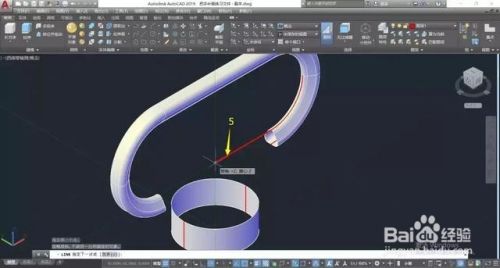

2
执行“直线”（L）命令，绘制一条直线5(距离为两截面间的一半)↓
-
3

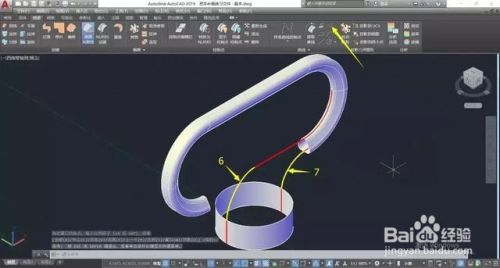

执行“光顺曲线”命令，创建曲线6、7。↓
-
4

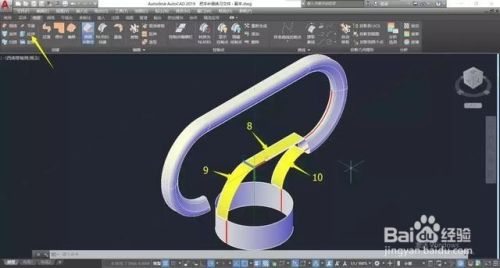

调整UCS方向，如图所示，并执行“曲面拉伸”命令，对光顺曲线及一条水平线进行拉伸，距离为1mm，拉伸出曲面8、9、10。↓
-
5

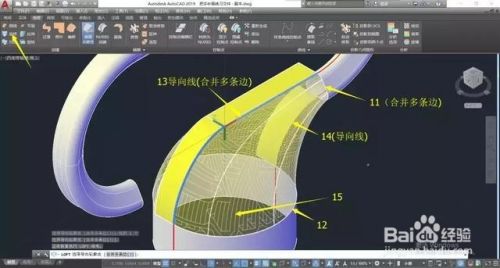

执行“曲面放样”命令，选择截面11、12进行放样，并设置曲面边13、14为导向线。【注意：截面11、导向线13得用合并多边的方式进行选择】↓
-
6

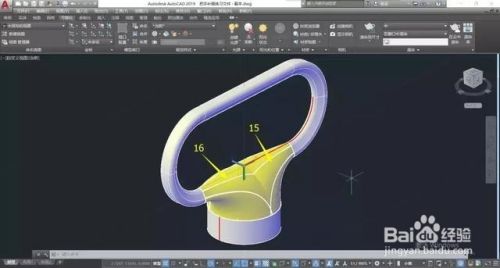

把辅助曲面隐藏，并用“三维镜像”命令把放样曲面15的对称部分进行镜像，生成曲面16。↓
-
7

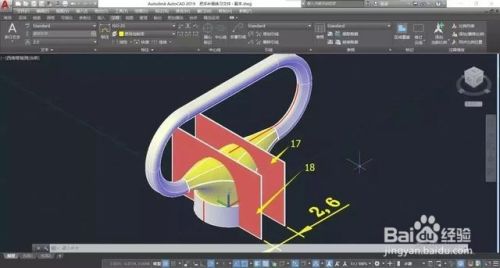

在底部绘制两段对称直线，距离为2.6mm，并进行拉伸，生成曲面17、18。↓
-

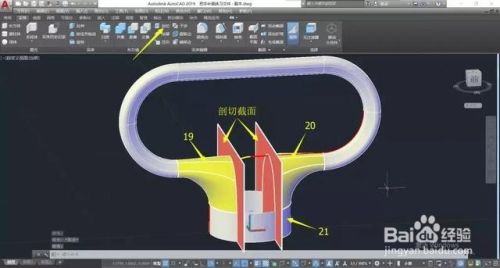

8
以曲面17、18作为剖切截面，对曲面19、20、21进行剖切，并删除中间部分，如图所示。↓
-
9

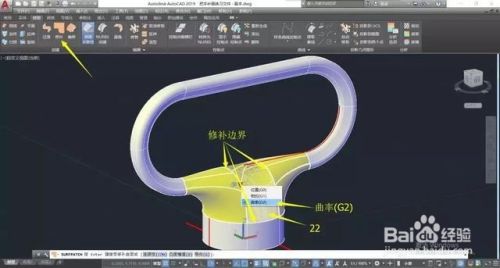

执行“曲面修补”命令，选择修补边界，生成中间的曲面22，并设置表面连接形式为“曲率（G2）”。↓
-
10

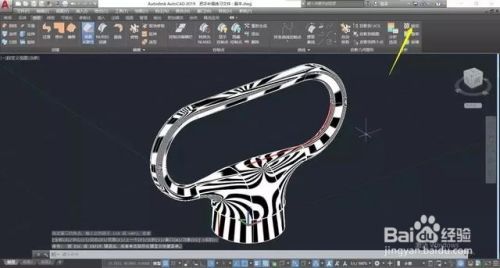

选择所有曲面，并执行“分析斑纹”命令，对曲面的连接进行分析。↓
