UG10.0如何建模带把玻璃杯？

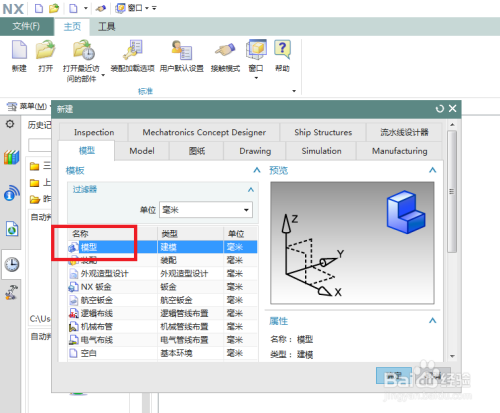

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令。

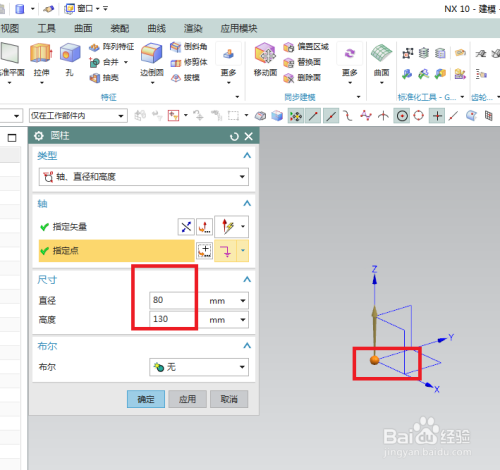

如下图所示，

“圆柱”对话框设置直径80，高度130，

轴一栏默认Z轴，坐标原点，

点击确定。

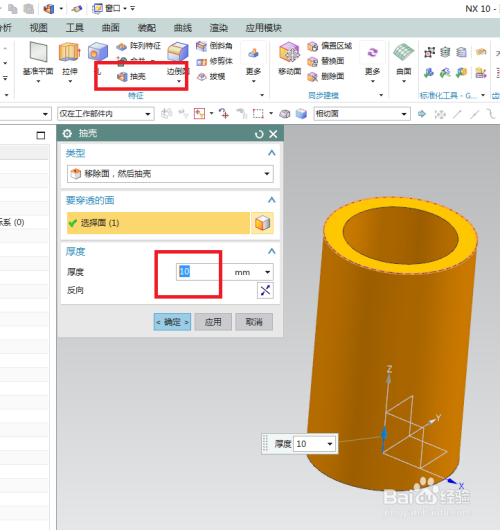

如下图所示，

进行抽壳操作，

1、点击工具栏中的 抽壳 图标，激活“抽壳”命令，

2、点击上端面，将其移除，

3、设置厚度为10，

4、点击“确定”。

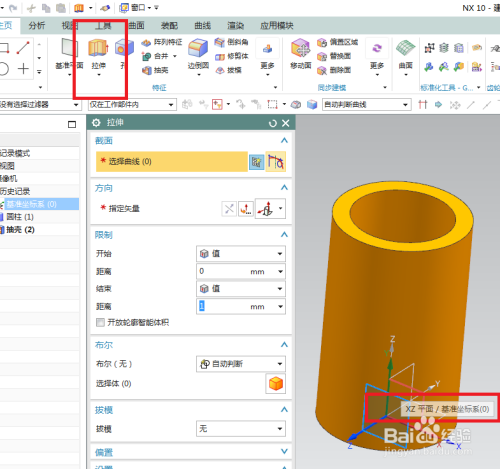

如下图所示，

点击工具栏中的 拉伸 图标，

点击基准坐标系中的XZ平面，直接就进入草图。

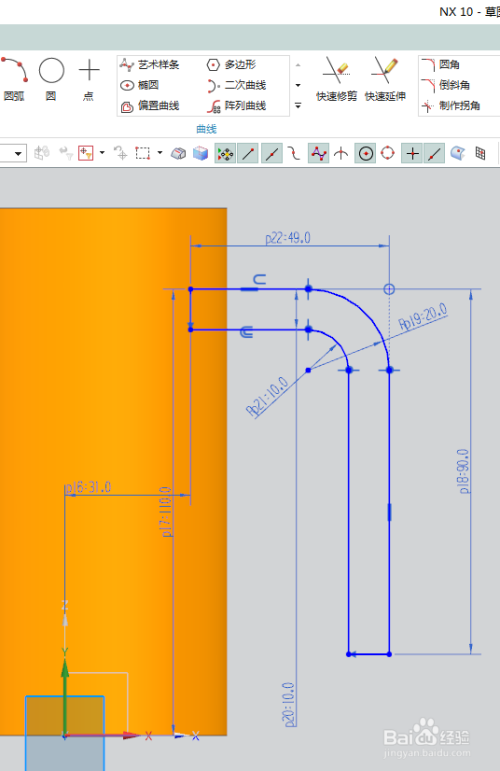

如下图所示，

激活轮廓命令，画一横一竖，

激活圆角命令，倒一个圆角，

激活快速尺寸命令，自己估摸着标注详细尺寸，

激活偏置曲线命令，向内偏移10，

看效果调整尺寸，

点击“完成”，退出草图。

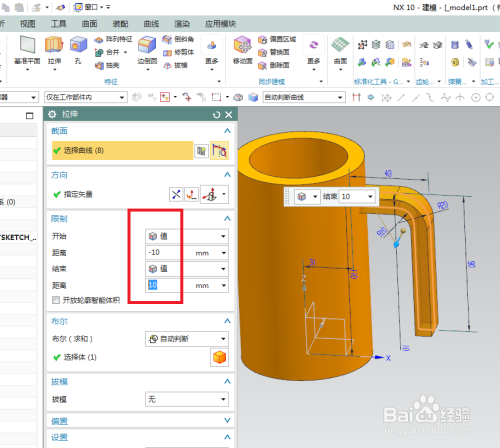

如下图所示，

两面拉伸。

回到拉伸对话框，从-10到10拉伸限制，

自动布尔求和，

点击“确定”。

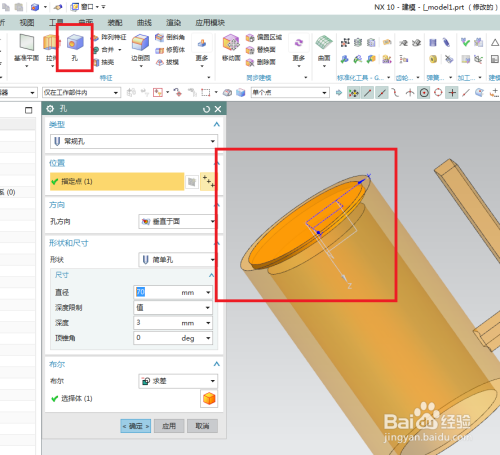

如下图所示，

创建孔特征，

1、点击工具栏中的“孔”图标，激活 孔 命令，

2、指定点为圆心，

3、设置：常规孔、简单孔、顶锥角为0，直径70，深度3，

4、点击“确定”，完成。

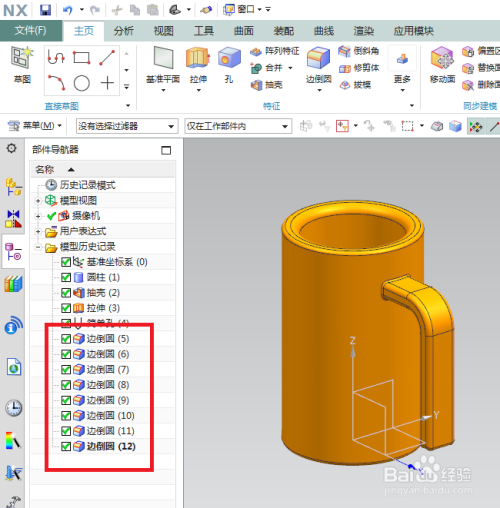

如下图所示，

看见设计树中长长一列的边倒圆特征，

将所有的实体边线全部倒圆角，半径看着给。

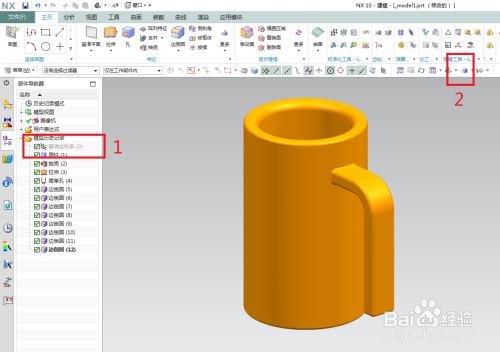

如下图所示，

1、设计树中隐藏基准坐标系，

2、将显示改成“着色”。

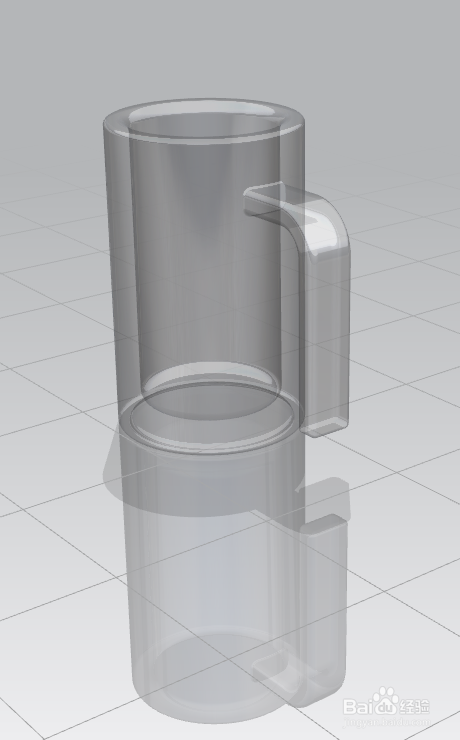

如下图所示，

执行【渲染——真实着色——全局材料透明玻璃】，

三步搞定。

————

至此，

带把玻璃杯建模完成。
