SolidWorks绘制管子坐标很总要。初级教程。相信大家看了都会学会
方法/步骤
-
1

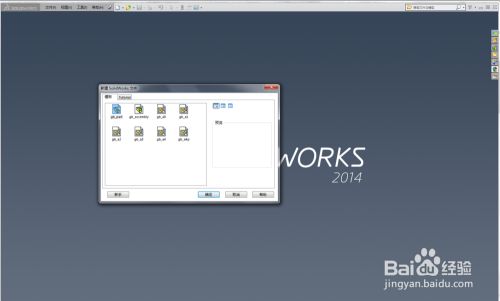

打开SolidWorks软件， 选择新建 -模型
-
2

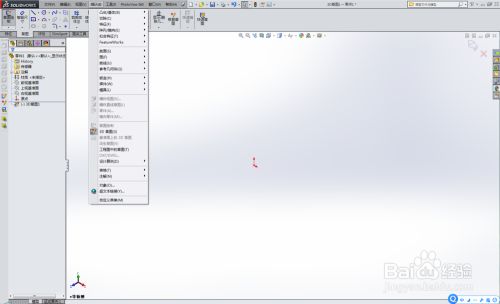

插入-3D草图
-
3
选择 点工具 点需要个数的点.在左边的参数中输入，点的坐标（为防止改动，可以在几何关系中添加 固定 ）
-
4
选择直线工具 依次连接。选择圆角工具输入管子弯曲半径，退出草图编辑.线条由蓝色变为灰色
-
5
选择 特征 -基准面 -（第一参考）草图-（第二参考）点。点绿色勾
-
6
选择第一基准面绘制圆管。添加直径约束。打勾完成，退出草图编辑
-
7
选择 特征-扫描。草图圆环、3D草图,打勾完成。完成管道绘制
-
8
大家可以根据需要添加其他特征。谢谢观看
END
