SolidWorks如何造一个无线蓝牙耳机充电底座？

如下图所示，

打开SolidWorks软件，

新建一个空白的零件文件。

拉伸一个长方体。

首先如下第一幅图所示，

1）点击工具栏中的“拉伸凸台/基体”图标，

2）点击“上视基准面”。

然后如下第二幅图所示，

1）点击工具栏中的“矩形”图标，在草图区域画一个矩形，

2）点击工具栏中的“智能尺寸”，按照下图标注尺寸，

3）点击“退出草图”。

最后如下第三幅图所示，

输入拉伸距离12，

点击对话框左上角的√，

完成长方体的创建。

创建中间的槽。

具体：

首先如下第一幅图所示，

1）点击工具栏中的“拉伸切除”图标，

2）点击实体中红色四角星所在的平面为草图平面。

然后如下第二幅图所示，

进入到草图状态，

先画一个矩形，进行尺寸标注约束，

然后将矩形下边线设置成构造线，

然后照着下边线画一个圆弧，圆弧向下凸出，

然后“完成草图”。

最后如下第三幅图所示，

输入距离12，

打√。

完成中间槽的部分创建。

如下图所示，

进行倒圆角操作，

点击工具栏中的“圆角”图标，

设置适当圆角半径，

参照下图效果进行倒圆。

继续中间槽的编辑。

首先如下第一幅图所示，

1）点击工具栏中“拉伸切除”图标，

2）选择红色四角星所在的平面为草图平面。

然后如下第二幅图所示，

1）点击工具栏中的“转换实体引用”图标，将红色框选中的那条竖直线段显示出来，

2）点击工具栏中的“圆弧”图标，就着刚刚显示出的实线画一个适当的圆弧，

3）点击“退出草图”。

最后如下地三幅图所示，

拉伸方向1设置为“成形到一面”，面则选择下图中红色的曲面，

最后点击对话框左上角的√。

如下图所示，

继续进行倒圆角操作，

将除底面边线之外的所有没有倒圆角的边线全部倒圆角，

圆角半径看着给。

如下图所示，

创建一个基准面，

为后面的铜柱子的创建提供一个基准面，

基准面过两条边线，

具体见下图。

创建铜柱子的底部。

具体：

首先如下第一幅图所示，

执行【拉伸凸台/基体——刚刚创建的基准面】。

然后如下第二幅图所示，

画两个圆，

分别标注它们的直径和距离坐标原点的尺寸，

之后别忘了“退出草图”。

最后如下第三幅图所示，

拉伸反向1设置为“成形到一面”，

然后选择下图中那个红色的曲面，

然后就打√，完成铜柱子底部的创建。

创建铜柱子中间部位。

首先如下第一幅图所示，

1）点击工具栏中的“拉伸凸台/基体”图标，

2）点击红色五角星所在的实体平面。

然后如下第二幅图所示，

进入到草图环境，

画两个圆，具体圆请看下图，

画完之后点击“退出草图”。

最后如下第三幅图所示，

向上拉伸4mm。

到这里，铜柱子的中间部分就早好了。

创建圆柱子的顶部。

首先如下第一幅图所示，

执行【插入——特征——圆顶】，

激活“圆顶”命令。

然后如下第二幅图所示，

“圆顶”对话框中设置参数：面选择圆柱顶面，数值合适就好，笔者输入0.5，

点击√，完成一个圆顶的创建。

最后如下第三幅图所示，

重复第一幅图和第二幅图的操作，创建另一个圆顶。

创建USB接头的长方体。

具体：

首先如下第一幅图所示，

1)点击工具栏中的“拉伸凸台/基体”图标，

2）点击红色六角星所在的实体平面。

然后如下第二幅图所示，

进入到草图环境，

画一个矩形，

用“智能尺寸”进行标注约束，

“退出草图”。

最后如下第三幅图所示，

拉伸13。

拉伸切除操作。

首先如下第一幅图所示，

1）点击“拉伸切除”图标，

2）点击红色四角星所在的实体平面。

然后如下第二幅图所示，

进入到草图环境，

1）点击“等距实体”，

2）点击实体的四条边线

3）向内偏移0.1，

4）“退出草图”

最后如下第三幅图所示，

向内偏移10mm切除。

创建USB内部。

首先如下第一幅图所示，

1）点击“拉伸凸台/基体”图标，

2）点击红色框选所在的平面为草图平面。

然后如下第二幅图所示，

进入到草图环境，

画一个矩形，

“退出草图”。

最后如下第三幅图所示，

拉伸方式设置为等距，0.5，方向1 设定为9.5，

并且不勾选“合并结果”。

创建并编辑草图。

首先如下第一幅图所示，

将其余的实体全部隐藏起来，只留下刚刚拉伸的长方体，

执行【草图绘制——平面】。

然后如下第二幅图所示，

进入到草图环境，

画四个矩形，并约束好，

“退出草图”。

创建分割线。

首先如下第一幅图所示，

执行【插入——曲线——分割线】，

然后如下第二幅图所示，

默认类型“投影”，

面选择下图中的蓝色平面，

打√。

USB端创建开孔。

首先如下第一幅图所示，

点击工具栏中的“拉伸切除”图标，

选择红色五角星所在的实体平面为草图平面。

然后如下第二幅图所示，

进入草图环境，

画两个正方形，

并标注尺寸，

画好之后“退出草图”。

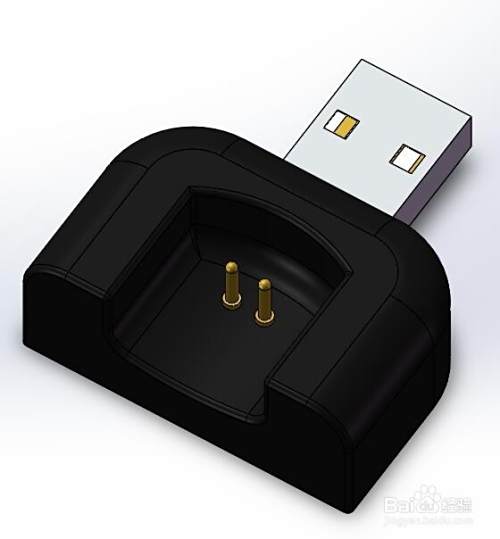

完成一闪所有操作，

一个无线蓝牙耳机的充电底座就造好了，

但是颜色很单调，

如下两幅图所示，

每一个地方都给它指定颜色，

铜柱子就是黄铜，

主体就是黑色塑料，

经过上色之后，是不是更像了呢？
