本文首先介绍用fopen( )，fwrite( )和fclose将数据写入二进制文件，其次介绍用fopen( )，fread( )和fclose( )读取二进制文件，最后介绍将读取的二进制文件中的数据绘制成图像。
方法/步骤
-
1

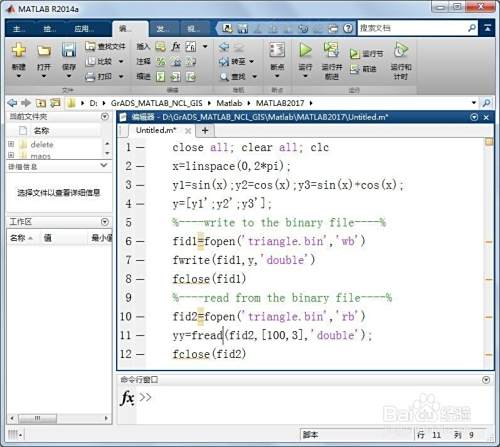

第一，启动MATLAB，新建脚本（Ctrl+N），输入如下代码，分别进行二进制数据文件的写入和读取。
close all; clear all; clc
x=linspace(0,2*pi);
y1=sin(x);y2=cos(x);y3=sin(x)+cos(x);
y=[y1';y2';y3'];
%----write to the binary file----%
fid1=fopen('triangle.bin','wb')
fwrite(fid1,y,'double')
fclose(fid1)
%----read from the binary file----%
fid2=fopen('triangle.bin','rb')
yy=fread(fid2,[100,3],'double');
fclose(fid2)
上述脚本首先将数据y=[y1';y2';y3']写入二进制文件triangle.bin，然后读取二进制文件triangle.bin并赋值给yy。
-
2
第二，保存和运行上述脚本，在工作区（Work Place）得到y，y1，y2，y3，yy等数据，双击可以查看这些数据。
-
3

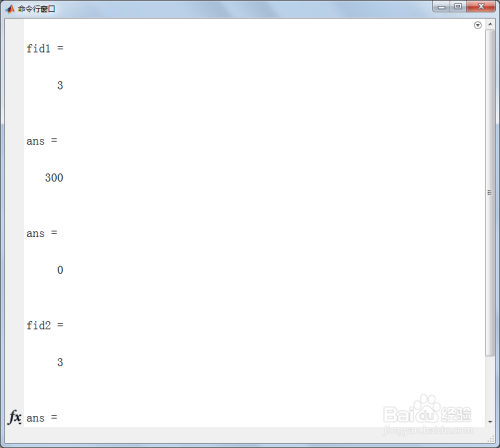

第三，同时在命令行窗口（Command Window）返回如下结果。
fid1 =
3
ans =
300
ans =
0
fid2 =
3
ans =
0
其中fid1=3，fid2=3表示fopen( )打开二进制文件成功（大于0就表示打开成功），ans=300表示fwrite( )写入了300个数据，两个ans=0表示fclose( )关闭二进制文件成功。
-
4

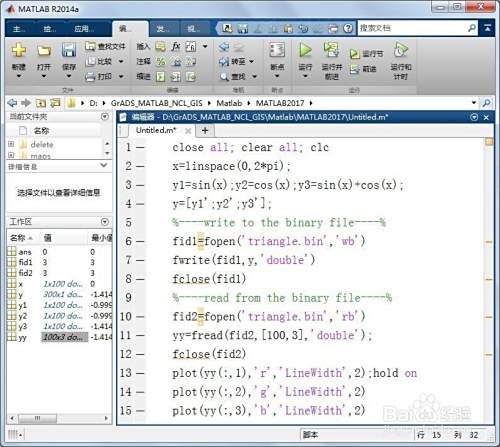

第四，在上述脚本的基础上，接着输入如下代码进行绘图。
plot(yy(:,1),'r','LineWidth',2);hold on
plot(yy(:,2),'g','LineWidth',2)
plot(yy(:,3),'b','LineWidth',2)
其中数据yy（100行3列）是从二进制文件triangle.bin读取得到的，yy(:,1)，yy(:,2)，yy(:,3)分别表示数据yy的第1，第2，第3列数据。
-
5

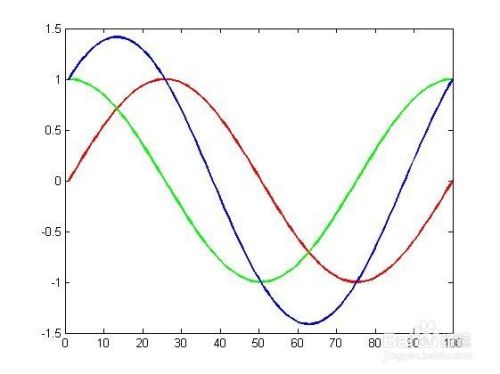

第五，保存和运行上述脚本，得到如下图像，yy(:,1)，yy(:,2)，yy(:,3)分别用红线、绿线、蓝线表示。
END
