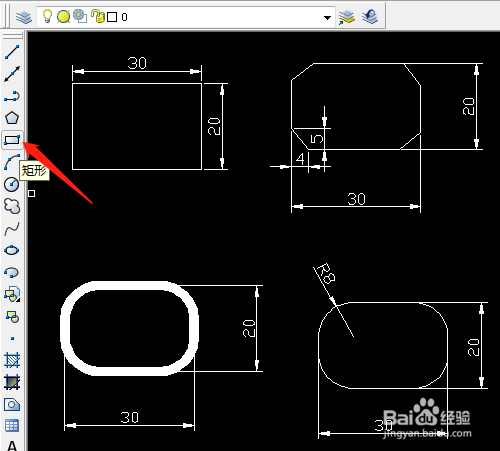

CAD的矩形有多种条件下的画法，可以看着命令行的提示输入字母画出。
方法/步骤
-
1

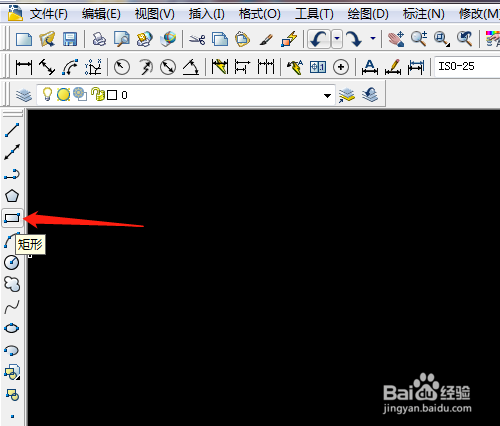

打开CAD软件，单击矩形工具。
-
2

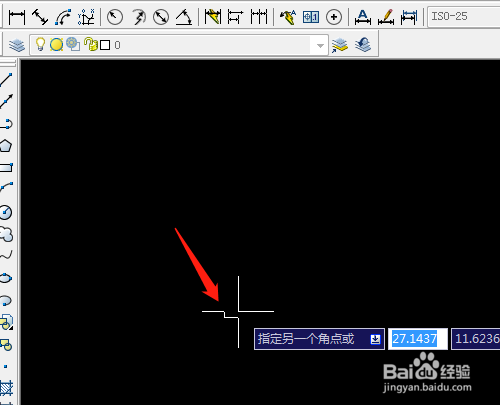

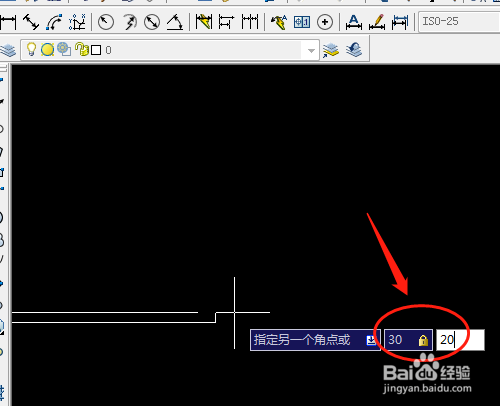

在编辑区适当位置单击鼠标为起点，输入30，20的矩形。
-
3

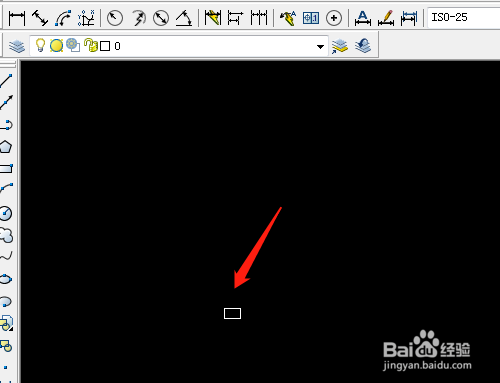

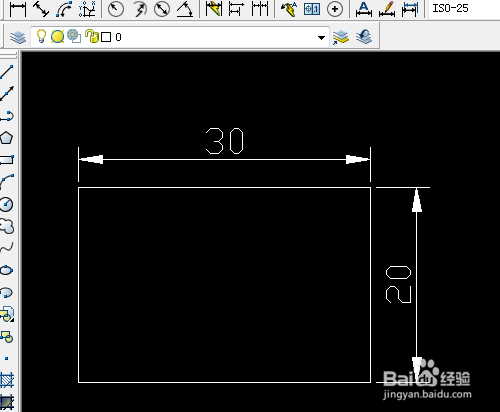

按鼠标中间滚轮放大矩形，并标注出尺寸。
-
4

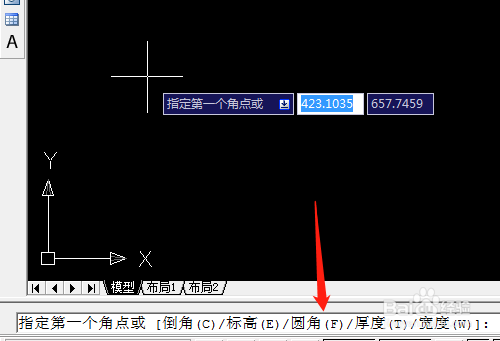

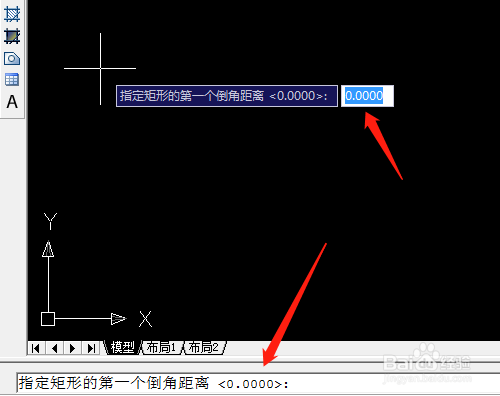

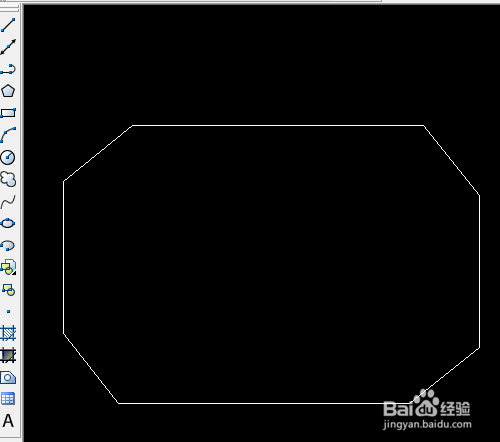

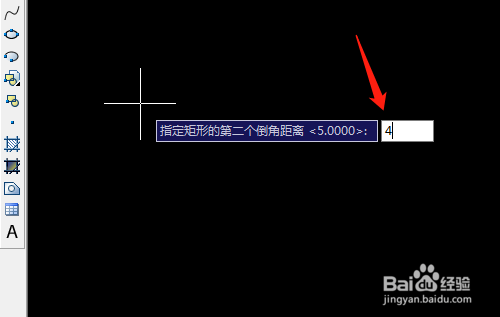

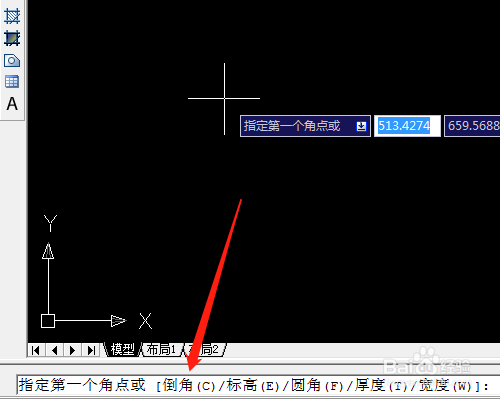

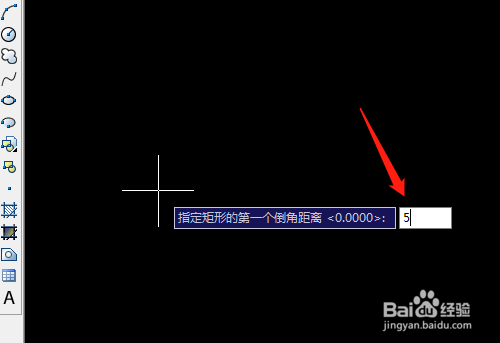

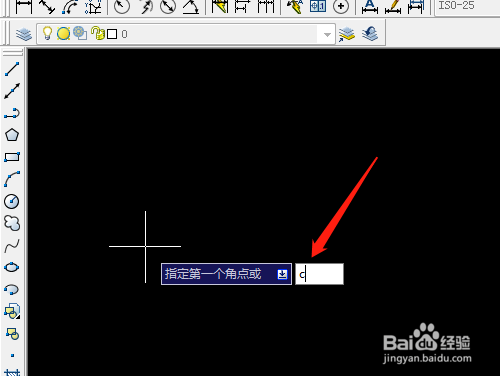

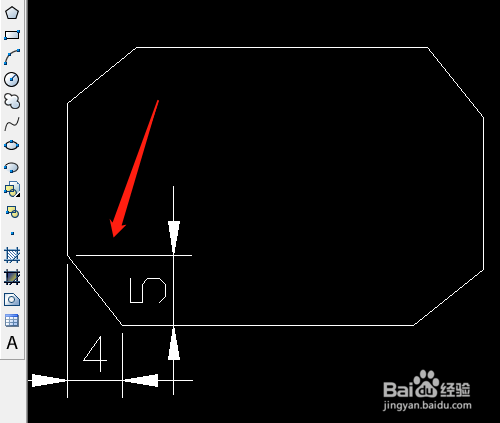

绘制倒角矩形，单击矩形工具后看命令行提示：倒角（C），输入字母C后按空格键或回车键确定，输入第一个倒角距离如5，确定，输入第二个倒角距离如4，确定，画出矩形。
-
5

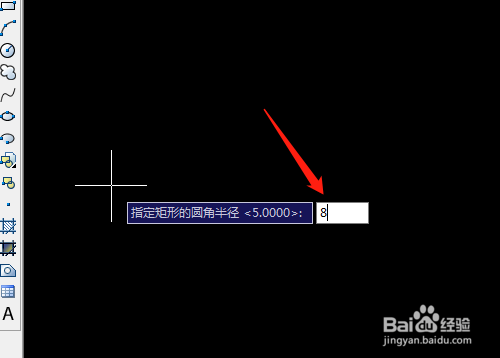

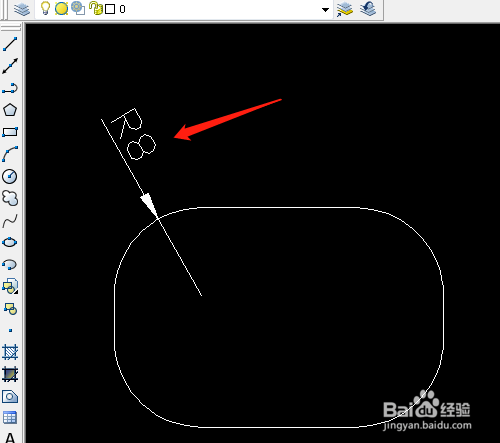

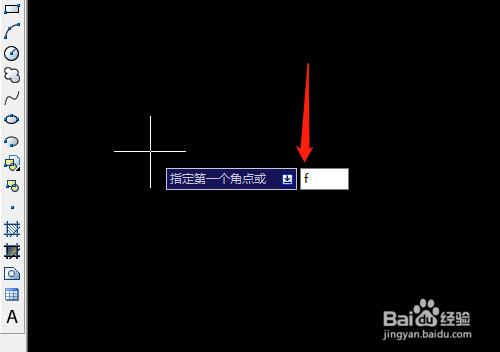

绘制圆角矩形，单击矩形工具后看命令行提示：圆角（F）输入字母F后按空格键或回车键确定，输入半径如8后画出矩形。
-
6

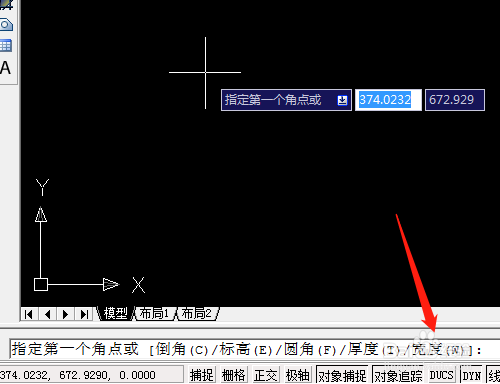

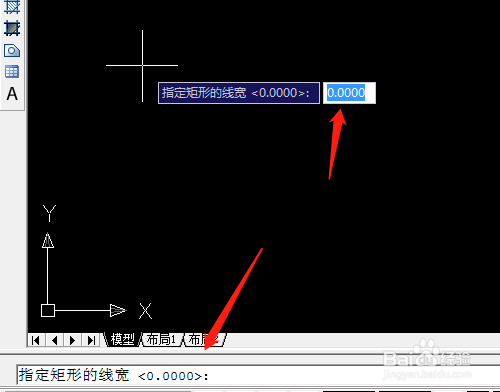

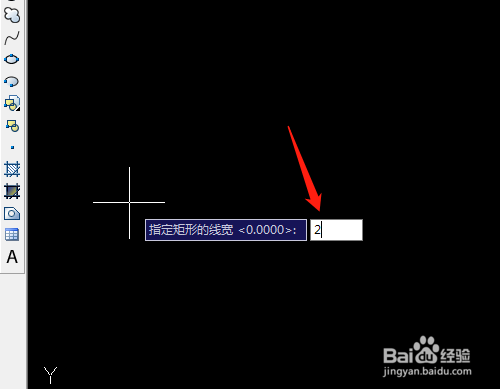

绘制宽度矩形，单击矩形工具后看命令行提示：宽度（W）输入字母W后按空格键或回车键确定，输入宽度如2后画出矩形。
END
