本章节教大家怎样在PCB里插入公司LOGO的方法。
方法/步骤
-
1
首先准备好一张事先制作好的LOGO图片，一定是黑白色；
-
2
接着打开Altium Designer13.0软件，点击菜单栏“DXP”-->“运行脚本”；
-
3

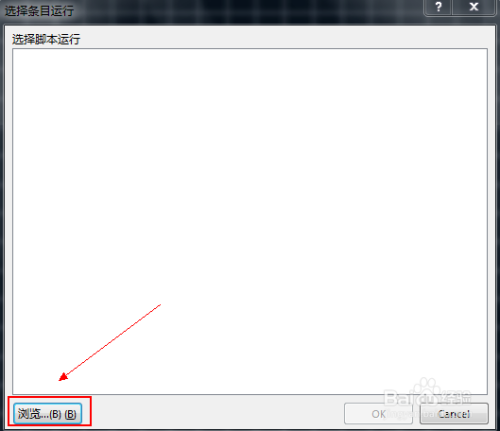

在弹出的窗口点击左下角“浏览”按钮，进入到C:\Users\Public\Documents\Altium\AD13\Examples\Altium Designer 2013 PCB Logo Creator这个目录，找到“PCBLogoCreator.PRJSCR”这个文件，点击选中然后打开它；
-
4

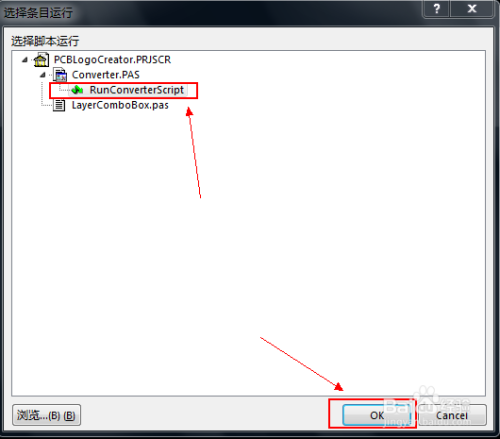

选中“RunConverterScript”这项，然后点“OK”；
-
5
选择你要放置的那个层（这里是顶部丝印层），接着点“Load”；
-
6
选择你自己的LOGO图片（一定是BMP格式），然后点“打开”；
-
7

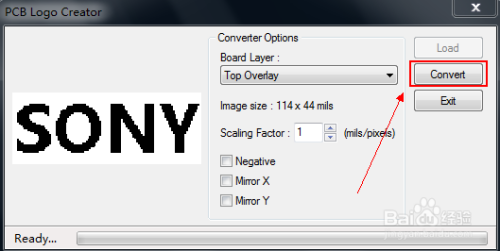

点击“Contert”进行转换，请稍等片刻即可，转换完成后点击“Exit”退出；
-
8

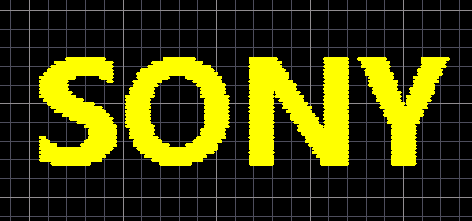

到这里已经完成了，请复制到你自己的PCB上就可以啦。
