关于ANSYS中百分号的用法，本人也是无意间用到便做了一些试探，这里介绍一些简单的应用实例，有时可大大地方便我们的ANSYS命令流编写，现以具体实例展示ANSYS命令流中百分号的用法。
工具/原料
-
ANSYS软件
方法/步骤
-
1
假设我们有一系列规律命名的外部数据文件，如图中所示的12个数据文件v1.dat、v2.dat、......v12.dat。具体数据文件的内容以v1.dat为例，如图所示。
现在需要将这些数据文件读入ANSYS，并以表格（table）形式存储。
-
2
在ANSYS命令流中，借助循环命令，先借助百分号一次性定义12个命名同样规律的表格数组，如图所示。
-
3

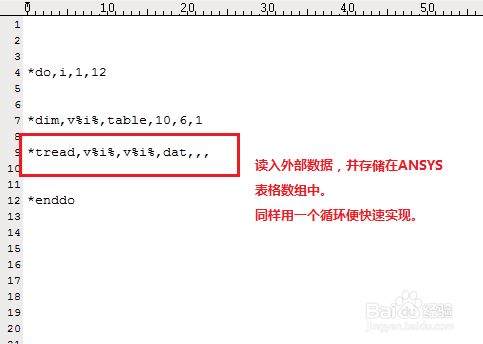

借助百分号循环读入外部12个数据文件，并存储在上一步定义的表格数组中，例如：v1.dat存储在v1中，如图所示。
-
4
假设现在要对上一步创建的ANSYS表格数组v1~v12依次对坐标点x=5.5，y=3.5进行插值，并将得到的数据赋给规律命名的变量A1~A12，这也可以用百分号便捷地实现，如图。
-
5
将上述命令运行到ANSYS，最后用命令*status,A1可以查看A1的运行结果，如图，这和我们预测的结果完全一致。
END
注意事项
-
在编写ANSYS命令流时，借助百分号的使用可以将数字和字符串方便地结合起来，语句大大简化，十分便利。
-
上面列举的只是简单的示例，也可以自行拓展，例如A1%i%，当i=1，则为A11，当i=15，则为A115。
