高压开关动特性测试仪的操作方法

ZC-300A高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验最方便的工具。

方法/步骤

1

参数全部设置完成后，从特性测试菜单进入，按确认键进入断口状态，如下图
2

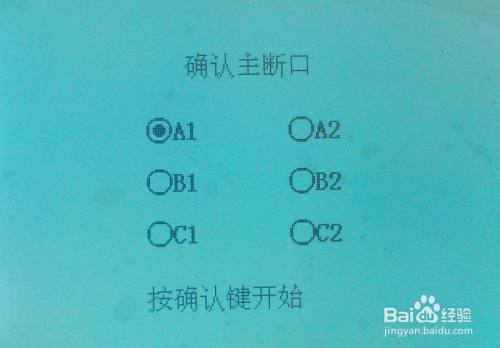

再按确认键进行翻页，出现确认主断口菜单，默认A1为主断口，传感器的采样点就必须接在A1断口后面，采集到的数据就是A1断口的。如果设置到B1断口，传感器的采样点就必须安装在B1后面，以此类推。如果A1、B1、C1三个断口其中有一相有故障，则要设置到A2断口，这时将数据线安装到A2断口去，也可进行测试，以此类推。
3

此时再按确认键，仪器根据开关状态自动进行分或者合闸测试，测试数据如下图：
4

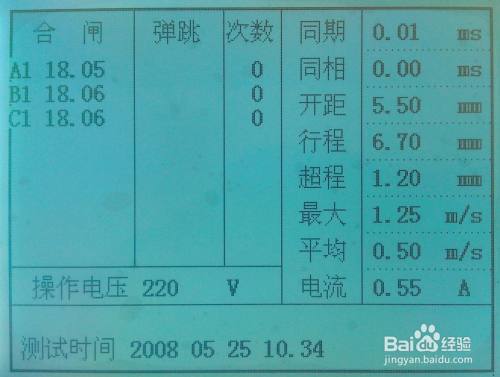

断口波形和速度图

1.测试数据上的距离5.5mm指的是开距；

2.时间18.5ms指的是A1相的刚合时间；

3.速度1.14m/s指的是A1相的刚合点速度。

按确认键进行翻页，按打印键打印全部数据。
5

1.测试数据中的最大为最大速度；

2.平均指的是平均速度，一般开关只需平均速度即可。

3.电流指的是最大电流。

按打印键打印全部数据，再按确认翻页出现是否保存菜单，按保存键保存，按返回键不保存。

END
