（手把手）旋转机械BladeGen建模教程（2/3）
方法/步骤
-
1
接上一篇，单击“ok”后，如图所示
-
2

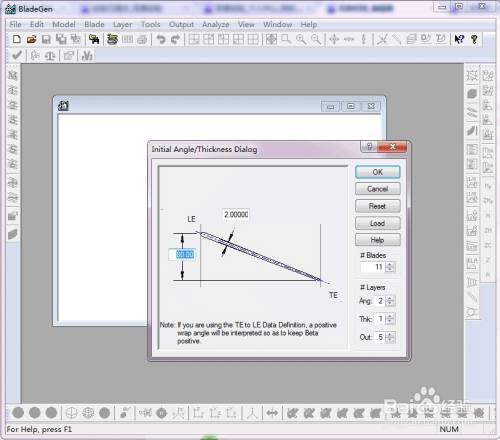

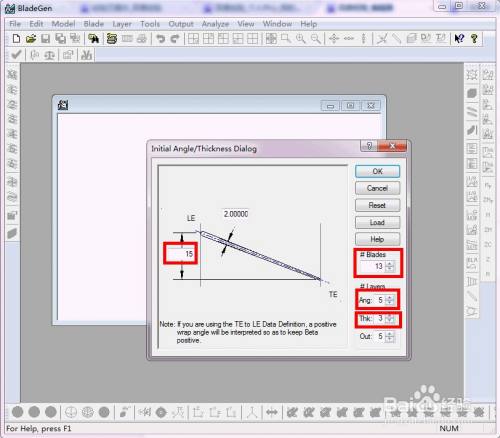

将叶片与旋转轴角度设置为15，叶片数设置为13，Ang设置5，厚度设为3，如图所示
-
3

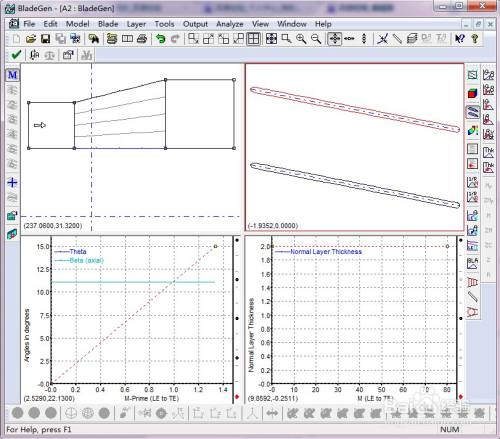

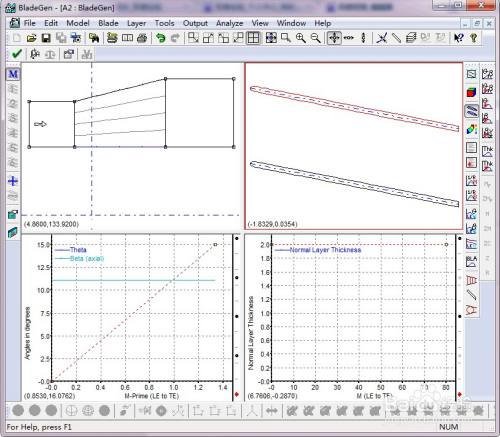

点击“ok”，如图
-
4

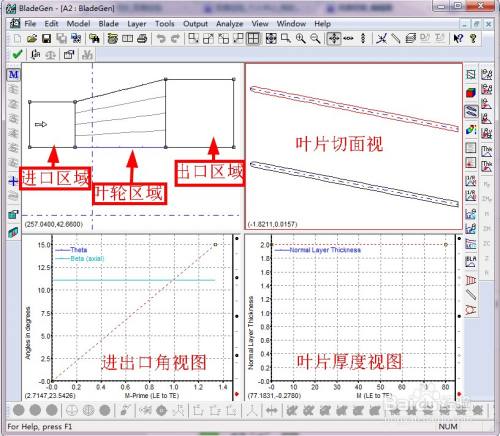

说一下，这四个框图表示的什么意思，如图
-
5

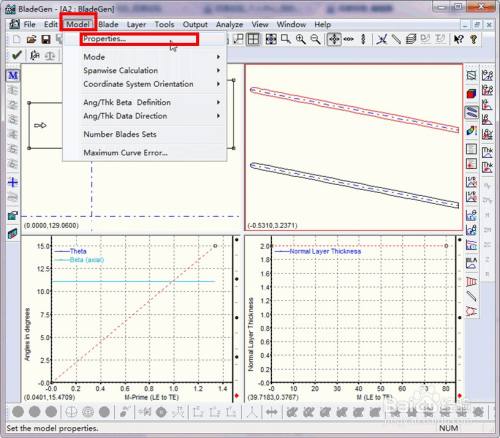

单击“Model”，“Properties”，如图
-
6

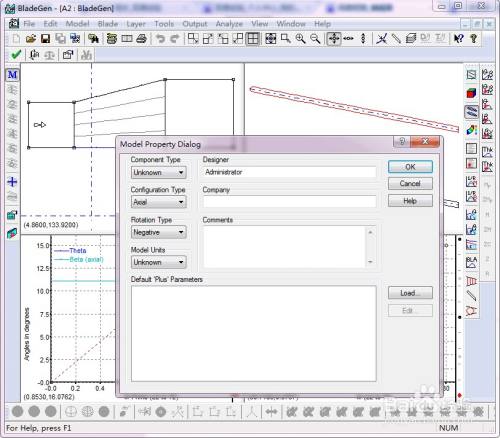

打开如图所示
-
7

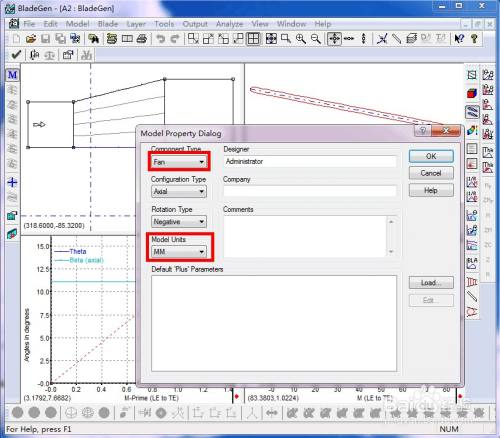

将“component type”改为“fan”，将“model units”改为“mm”，如图所示
-
8
点击“ok”后，如图
-
9

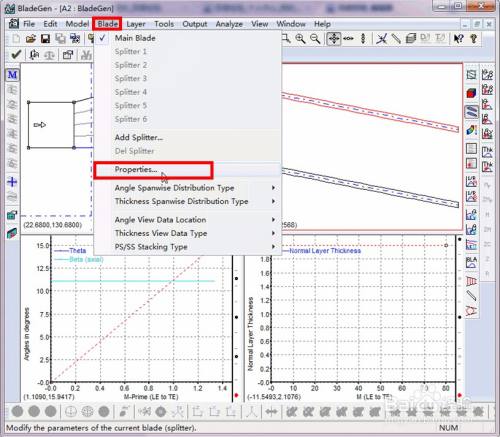

单击“blade”“properties”，如图所示
-
10

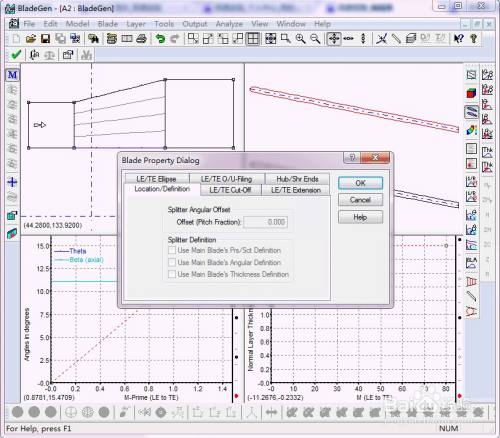

打开后，如图所示，也就是打开叶片属性设置
-
11

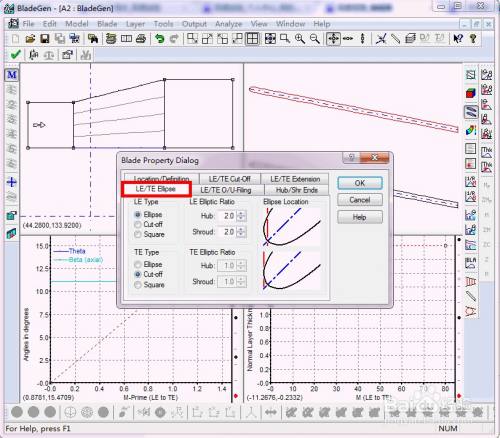

选择“LE/TE Ellipse”，如图
-
12

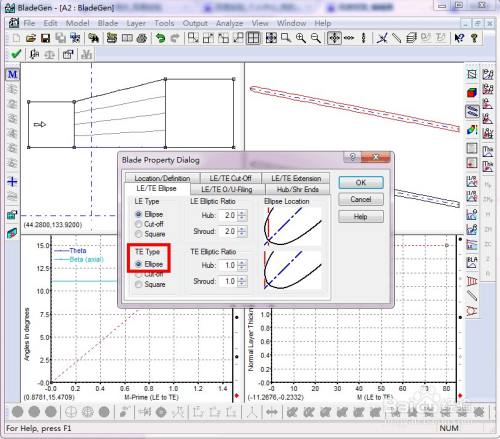

将“TE Type”设置为“Ellipse”，如图
-
13

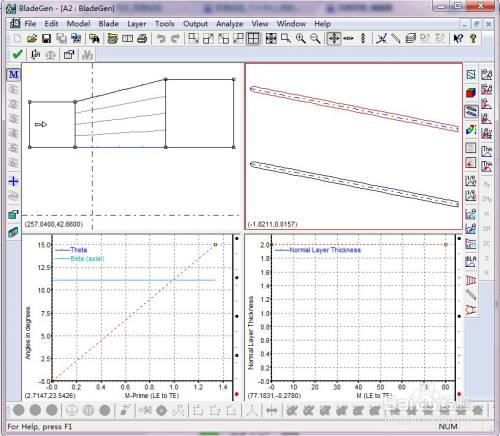

单击“ok”，如图所示
-
14
由于教程篇幅过大，手把手教你使用BladeGen进行旋转机械分析建模教程分为三篇：《（手把手）旋转机械BladeGen建模教程（1/3）》，《（手把手）旋转机械BladeGen建模教程（2/3）》，《（手把手）旋转机械BladeGen建模教程（3/3）》
上一篇请查看：《（手把手）旋转机械BladeGen建模教程（1/3）》
本篇为：《（手把手）旋转机械BladeGen建模教程（2/3）》
请继续看下一篇：《（手把手）旋转机械BladeGen建模教程（3/3）》
