Halox SW-111水性防腐涂料起泡问题的解决方案

水性防腐蚀涂料是当今涂料行业发展最快的涂料品种之一，但是在配方的开发、涂料的使用过程中常常会出现做耐盐雾和腐蚀测试的时候出现锈蚀，起泡，脱落等现象，那么本文主要讨论漆膜划叉处的起泡问题。

工具/原料

1

首先将设计好的配方原料按照要求依次添加，分散、研磨到要求的细度
2

防锈颜料按照以下几种配方设计：

1，磷酸锌

2，磷酸锌：三聚磷酸铝=1:1或者2:1

3，磷酸锌+云母+硫酸钡+滑石粉

4、Halox SW-111+云母+硫酸钡+滑石粉
3

按照制成的涂料序号，将涂料施工到工件表面，自然养护7天。
4

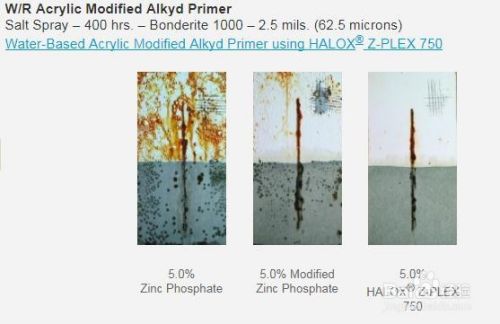

膜厚控制在35-55微米的厚度，我们通过实验发现，单纯加磷酸锌或者磷酸锌和磷酸铝复配的体系，很快就出现了起泡现象，而加入云母，硫酸钡，滑石粉的体系，5天后才出现起泡
5

测试最终发现，3号配方，盐雾测试400小时出现起泡，锈蚀不超过2毫米，而加入Halox SW-111的配方，盐雾720小时后仍无起泡现象，锈蚀开始出现。
6

我们通过在3和4配方中添加0.5%的硅烷，发现盐雾均可以做到700小时以上，起泡问题得到更进一步的解决，实验说明：

防锈颜料的复配，尤其是Halox SW-111、硅烷的加入大大提升了漆膜的抗起泡性能、耐腐蚀和盐雾性能。

END
