本次用C4D r21创建一个磁环电感模型。
方法/步骤
-
1

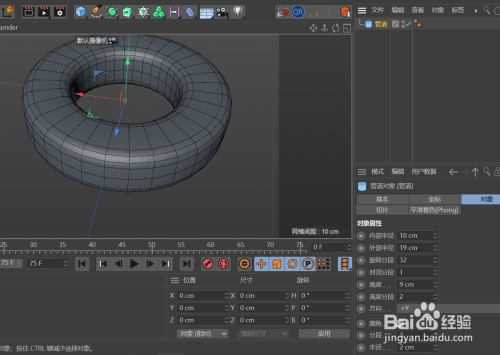

创建一个管道，内部半径为10，外部半径为19，高度为9；勾选圆角，半点径为2，分段为3.
-
2
复制上步的圆管，将圆管的内部半径更改为9，外部半径更改为20，高度为10；原圆管隐藏；如图所示。
-
3

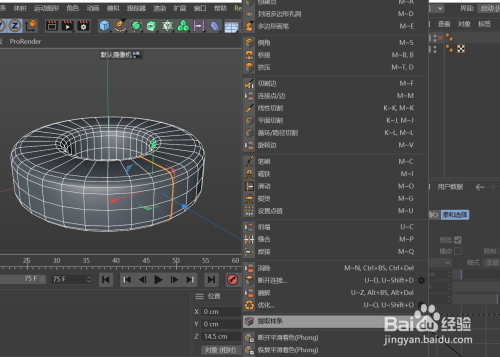

将第二步的圆管转为可编辑多边形，选中处于YZ面上的一组结构线进行提取样条；如图所示。
-
4

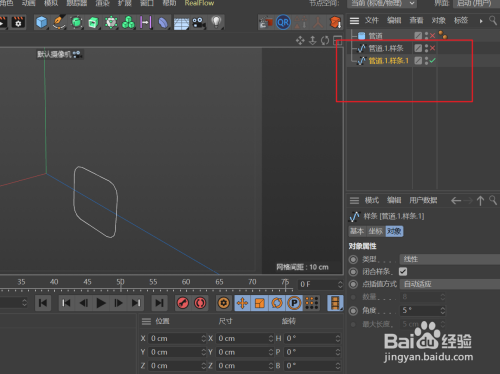

将提取的样条线复制多一份，从上面提取样条线的圆管删除；隐藏其中一组样条线。如图所示。
-
5

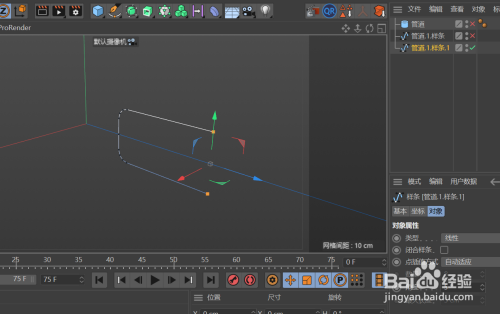

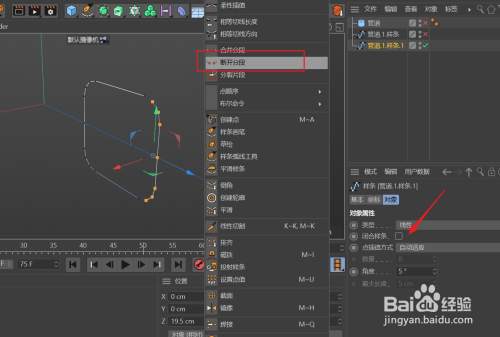

将显示样条线的闭合选项取消；选中样条线一侧的点，断开分段，删除多余的点；选中删除点后剩下的二个端点向外移动一段距离，如图所示。
-
6

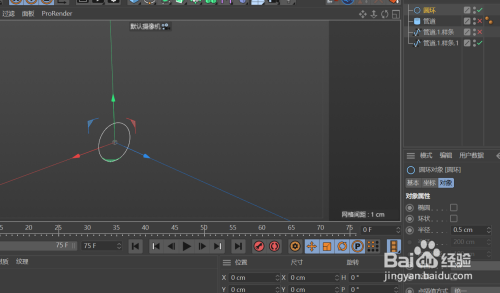

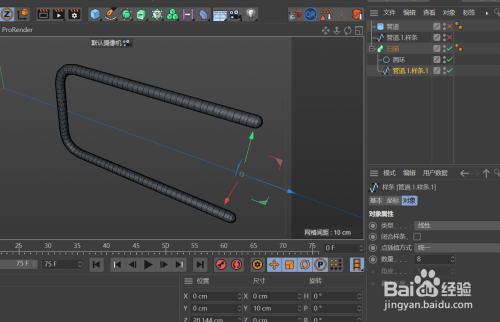

创建一个半径为0.5的圆形，给圆形和上步开口样条线添加一个扫描，得到一个卧放的U形管。如图所示。
-
7

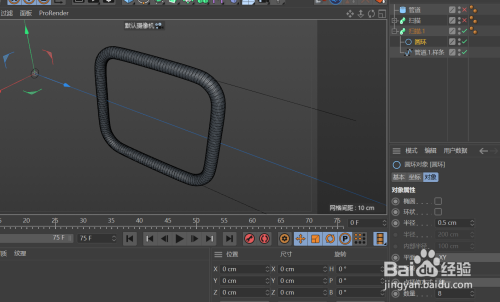

复制上步的圆形，将圆形与隐藏的闭合样条线进行扫描；得到一个闭合的四边形环，如图所示。
-
8

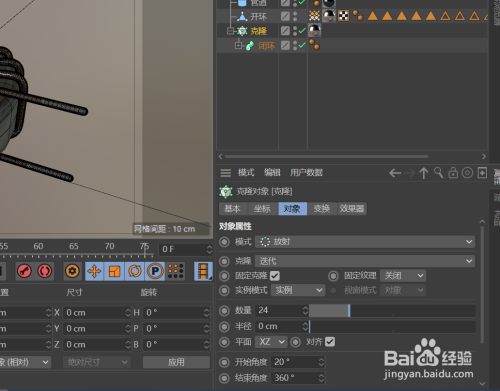

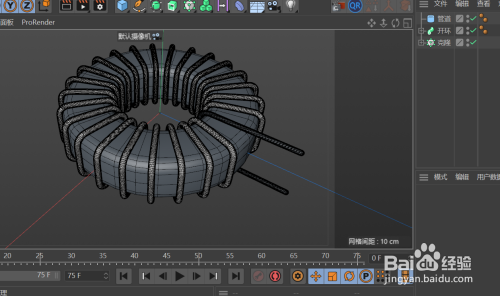

给闭合四边环添加一个放射克隆，半径为0，数量为24，开始角为20度，结束角为360度。第一步创建的圆管显示，如图所示。

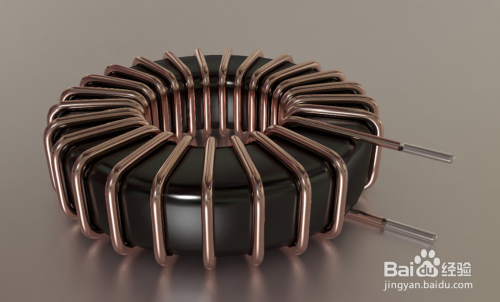

磁环电感模型创建完成。
