三维建模过程中需要使用到实体并集、实体差集和实体交集，具体如何使用？快捷键又是什么？下面小编给大家讲解详细使用流程。
方法/步骤
-
1

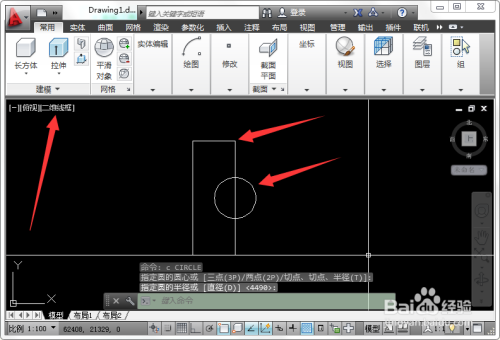

通过在二维俯视图绘制一个矩形和圆，两个图形相交。
-
2
将当前俯视图改为西南等轴测视图。
-
3
选中两个图形后，输入ext进行拉伸给出高度。
-
4
给出图形高度之后，将二维线框改为真实完成渲染。
-
5

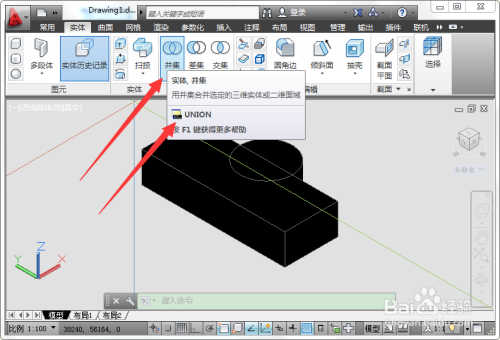

首先来说实体并集，快捷命令为union。
-
6

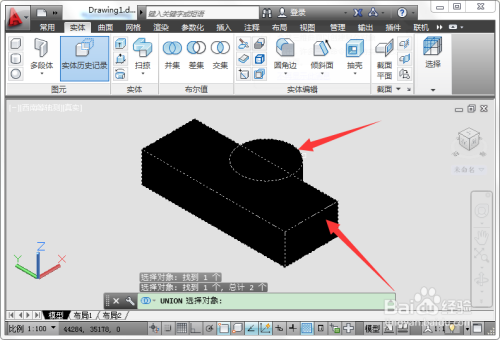

执行实体并集后，选择第一个实体和第二个实体，并空格执行。
-
7
两个实体交集处完成了合并。
-
8
其次来说差集，快捷命令为subtract。
-
9
执行实体差集后，选择第一个实体并空格确认，在选择第二个实体并空格确认。
-
10
两个实体交集处，将第二个实体与第一个实体的交集处删除。
提示：两个实体先后选择顺序不同结果也会不同，可以操作查看效果。
-
11

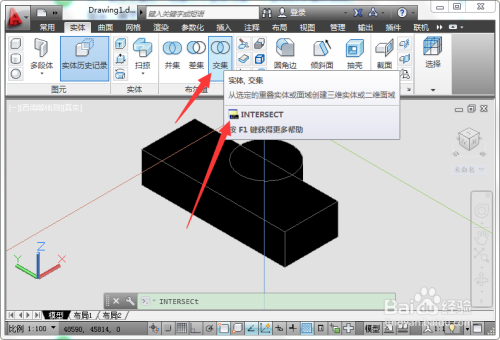

最后来说交集，快捷命令为intersect。
-
12
执行实体交集后，选择第一个实体和第二个实体，并空格执行。
-
13
两个实体交集处，只保留交集部分实体。
