Proe有一个有趣的函数itos，以下面的例子简单介绍它的功能。
关于时钟的设计
方法/步骤
-
1

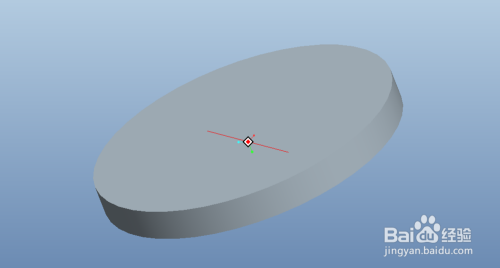

1.先拉伸一个直径为100，高度为10的圆柱。
-
2

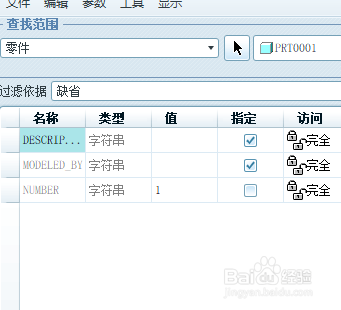

2.点击【工具】–【参数】，创建一个名为NUMBER的字符串，初始值为1.
-
3

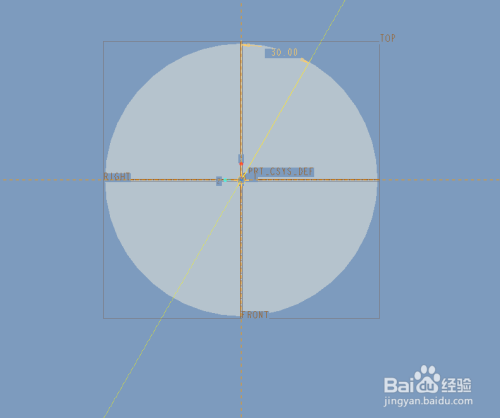

3.点击草绘，选择圆柱的端面作为草绘平面，绘制一条与垂直线角度为30的中心线。
-
4

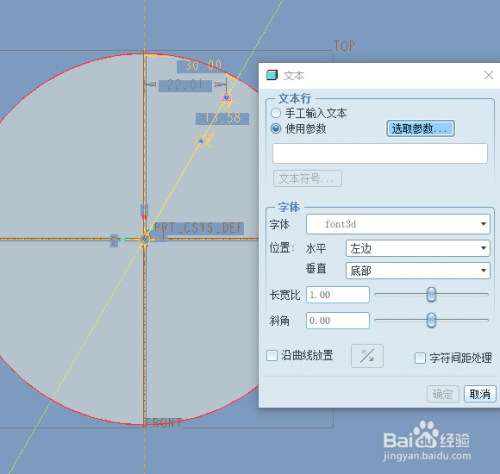

点击“文本”按钮，在绘制的中心线上选取一点并沿着中心线移动一定距离，从而确定文本高度和方向。弹出如下的窗口。勾选“使用参数”。
-
5
选择NUMBER，点击插入选取的。
-
6

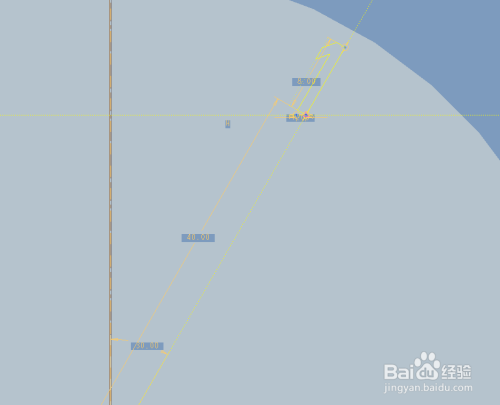

完成。按照下图设置文字的位置。
-
7

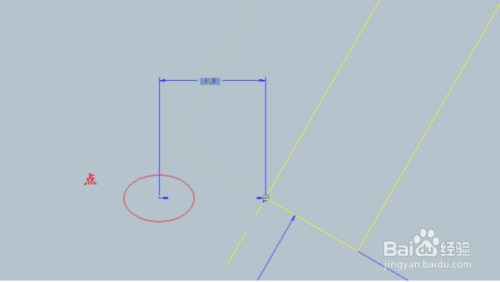

添加一个点，使得该点和文字底部的距离为1，如下图。
-
8

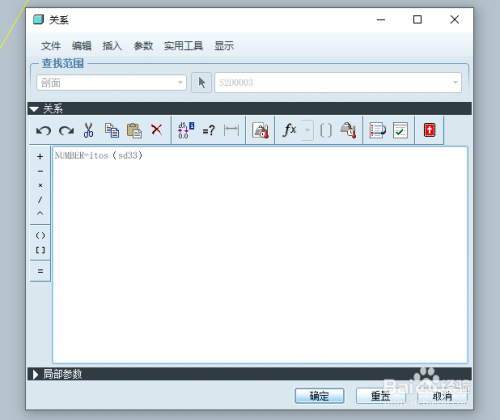

3.点击【工具】–【关系】，添加如下的关系：number=itos（sd33）（注意：sd33是小编的Proe软件的自动编号，不同人会不同）
-
9

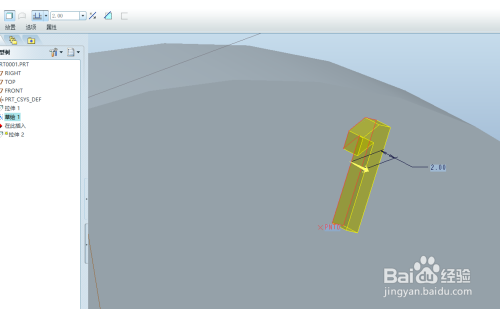

4.点击拉伸，选择上一步的草绘作为拉伸对象。
-
10

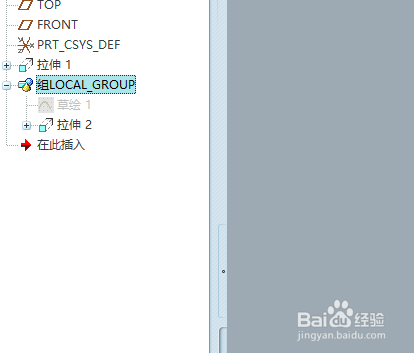

5.将拉伸特征和草绘进行组。
-
11
6.选择【组】，鼠标右击选择【阵列】，类型为轴，按照下图进行设置。
-
12
7.完成。
END
