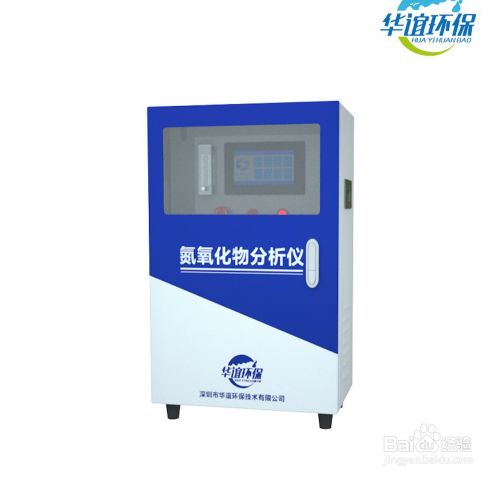

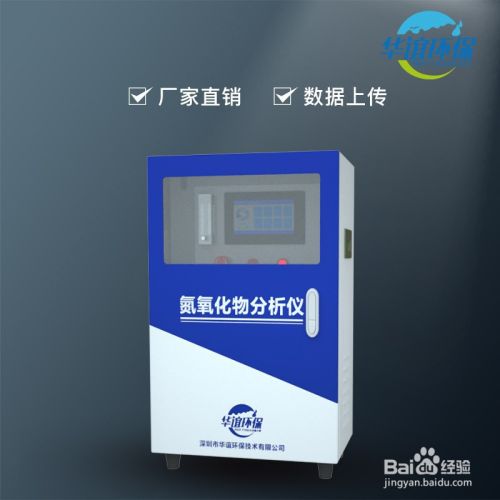

氮氧化物分析仪

氮氧化物分析系统采用完全抽取冷干法测量，该系统由主机、烟气采样系统、气体传输系统、预处理系统、烟气分析因子系统等组成。烟气经过烟气采样器、气体传输管线、预处理系统，进入分析仪进行分析。预处理系统对烟气进行冷凝，去除烟气中的水分和腐蚀性气体。分析仪测量计算烟气污染物中NOx浓度的同时可计算NOx的排放速率和排放量，显示和记录各种数据和参数，形成相关图表，并通过数据、图文等方式传输至管理部门等功能。分析仪测量的NOx气体浓度通过无线链路传输到监控平台。根据现场的使用/配置要求，可扩展SO2、温度、压力、流速、湿度、SO2等组份并统计折算为折算值、排放速率。

工具/原料

检测原理：电化学、紫外荧光
检测气体：氮氧化物（NOx）、可扩展SO2、温度、压力、流速、湿度、SO2等组份并统计折算为折算值、排放速率
采样方式：泵吸式
量程：0-200mg/m3 或 0-100ppm（可选，包含但不限于此量程。）
分辨率：0.1mg/m3 或 0.1ppm
精度：≤±2%FS
重复性：≤±1%F.S
零点漂移：≤±1%F.S/6h
跨度漂移：≤±1%F.S/6h
响应时间：T90
信号：212、GPRS 信号连接环保平台，RS485 数字信号（连接 DTU、数采仪或个人电脑），4-20ma 模拟信号（连接 4-20ma 接口的 PLC 及其他设备）。
工作温度：﹣20℃—50℃。
触点容量：24VDC/1A
显示：7 寸液晶显示屏
控制输出两段无源常开触点
尺寸：60cm×30cm×100cm

方法/步骤

1

主要特点

（一）监测功能，全天候24小时实时监测锅炉、烟窗、低氮燃烧器等相关设备氮氧化物排放实时浓度。

（二）分析功能，内置高精度NOx分析模块，精准精确分析氮氧化物其成分，保证数据准确性。

（三）多传输方式，同时支持无线传输和有线传输。

（四）上传功能，内置212协议可直接上传环保平台。并配备数字信号485、模拟信号4-20mA等多种信号任选择。

（五）存储功能，本身自带超大存储功能，数据可存储大于1年。

（六）显示功能，大尺寸液晶显示屏（触摸屏）实时显示检测数据、分析数据。

（七）应具有自动测试、自检、故障报警、屏幕显示、结果查询等功能。

（八）防高浓度气体冲击的自动保护功能，具有良好的抗干扰性能。

（九）可选SO2、烟尘、动压、静压、流速、湿度检测。

（十）电子制冷除水，多级除湿除尘，±1℃温控监测，去除温湿度对仪器的影响；自动排水功能。
2

保养和维护

预处理检测系统为在线实时分析系统，工作环境复杂，受户外干扰多，为了使仪器能持续准确安全运行，必须进行周期的维护和标定

过滤器：建议企业1-3月需要更换一次

反吹功能：建议企业15-30天进行反吹15min

正吹泵：建议6个月更换1次

分析仪表：建议3-6个月进行零点、目标点标定一次

传感器：1-2年更换1次
3

应用领域

氮氧化物分析仪广泛应用于石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境检测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备检测等。
