Proe三维训练二百九十八简单法兰

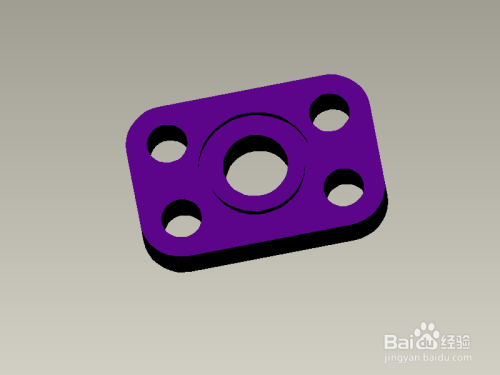

如下图示，

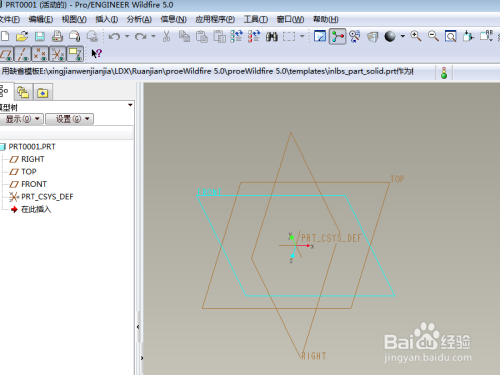

打开Proe软件，新建一缺省的实体零件

如下图所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，

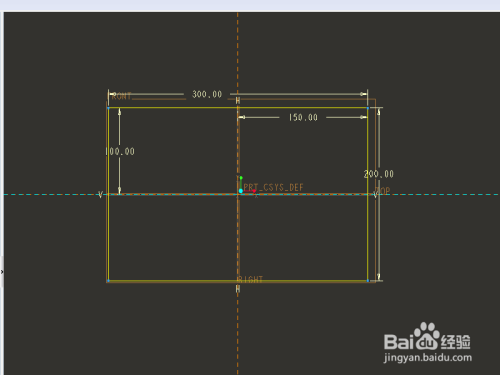

激活矩形命令，画一个矩形，

双击修改尺寸：长300，宽200，上边距离轴100，右边距离纵150，

点击√，完成并退出草绘。

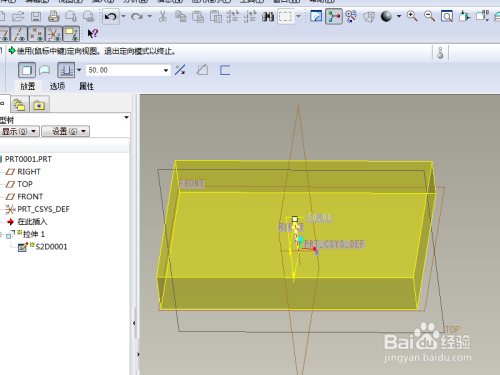

双击修改拉伸高度为50，回车 ，完成并结束本次拉伸操作。

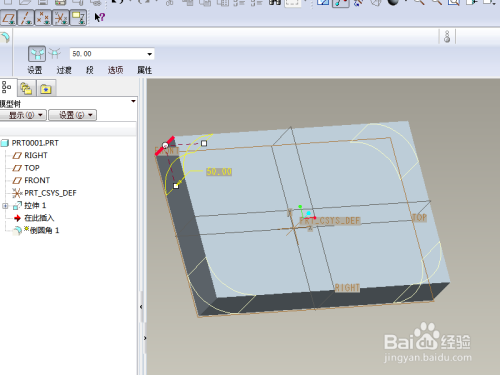

点击工具栏中的倒圆角命令，

左上角设置半径为R50，点击四条棱边，

回车，完成并结束本厂倒圆角操作。

如下图所示，

执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境，

激活中心线命令，点击原点，画一个与横轴重合的中心线，

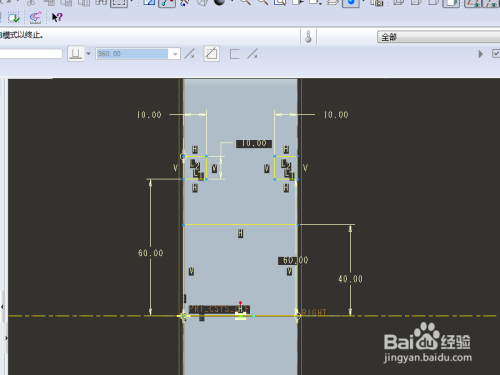

激活矩形命令，画三个矩形，

双击修改尺寸：两个小矩形都是10x10的正方形，下边线距离横轴60，长矩形宽度40，

点击√，完成并退出草绘。

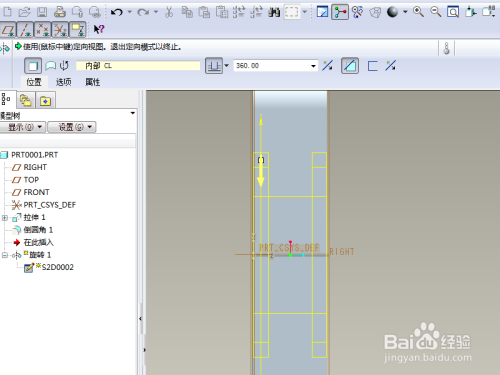

默认旋转360°，点击去除材料按钮，

回车，完成并结束本次旋转操作。

如下图所示，

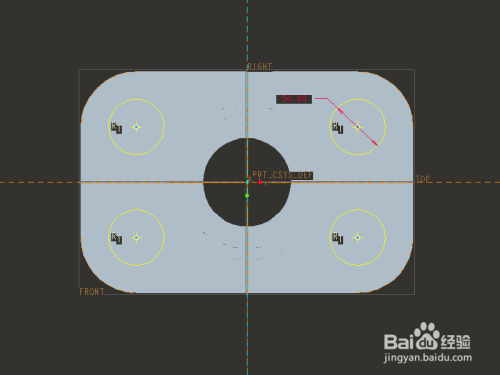

执行【拉伸——放置——定义——实体平面——草绘】，直接进入草绘环境，

激活投影命令，将四个圆弧投影出来，然后删除，留下参考线，

激活圆命令，以四个圆弧的圆心点为圆心画四个相等的圆，

双击修改直径为50，

点击√，完成并退出草绘。

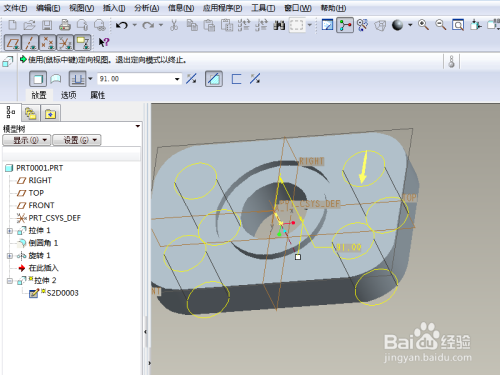

上边工具栏中点击“去除材料”，修改拉伸高度为91，

回车，完成并结束本次拉伸操作。

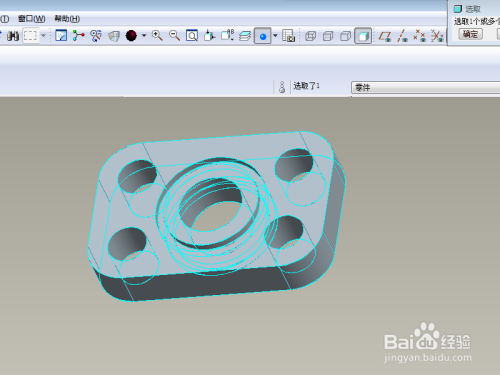

隐藏所有的基准，给实体指定一种颜色效果，

至此，

这个三维实体就建模完成，

本次训练结束。
