Solidworks软件是一个很常用的绘制三维图形的软件，下面给大家介绍Solidworks2016怎么绘制180°管道。
方法/步骤
-
1

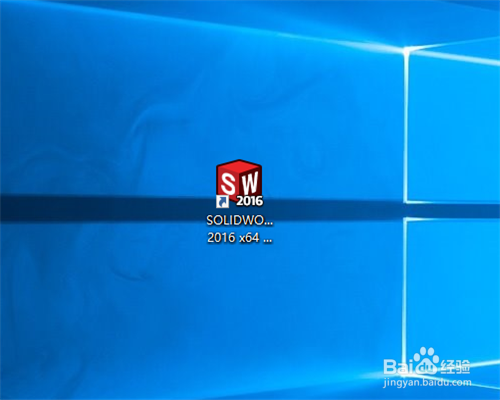

打开Solidworks2016软件，如图所示。
-
2

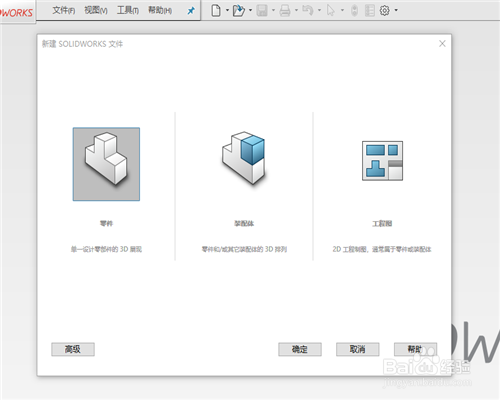

点文件-新建，出现一个如图所示的窗口，这时候我们选择零件，然后点确定。
-
3

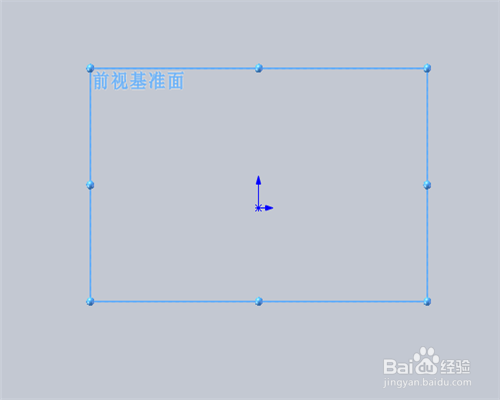

选择前视基准面作为绘制草图的平面。
-
4

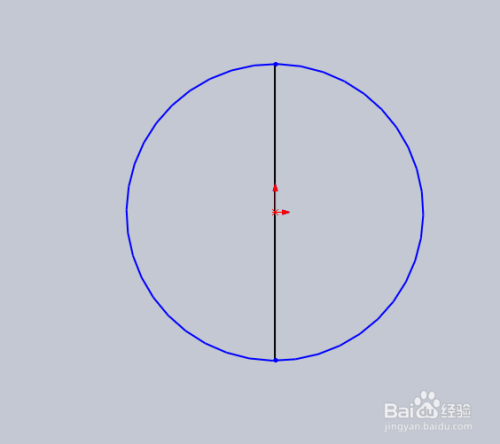

绘制一个如图所示的草图。
-
5

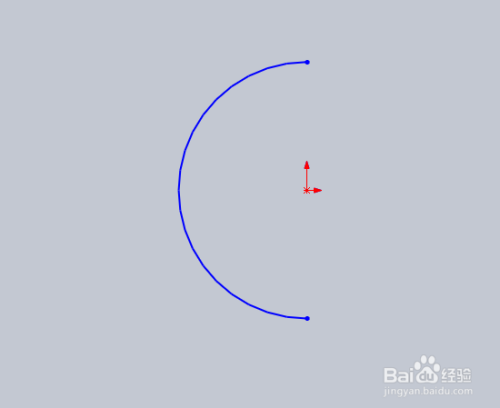

利用草图里面的剪裁实体命令，剪裁出如图所示的图形。
-
6

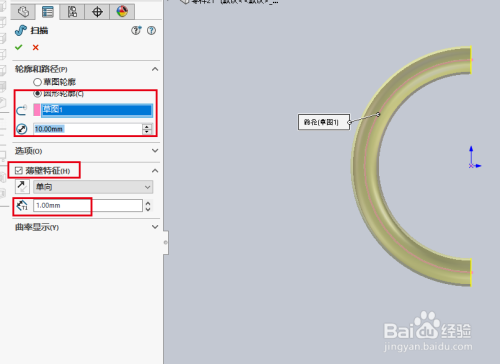

点击特征的扫描，然后设置要扫描的参数，选圆形轮廓，直径设置为10mm，下面的薄壁特征单向设置成1mm。
-
7

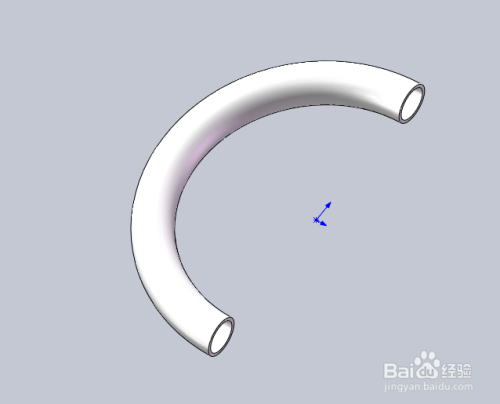

点确定，这样一个简单的180°管道就绘制好了。
END
