在cad中，标注可通过进入菜单栏，设置标注形式，设置完成即可。
方法/步骤
-
1
选择标注

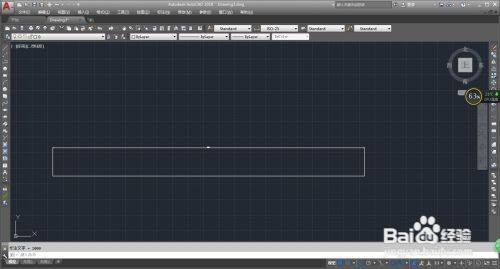

打开CAD软件，以1000mm直线标注为例，选择标注——线性命令，添加线段标注，为设置参数，标注出来数据无法看清（快捷键d+空格）。
-
2
进入菜单栏

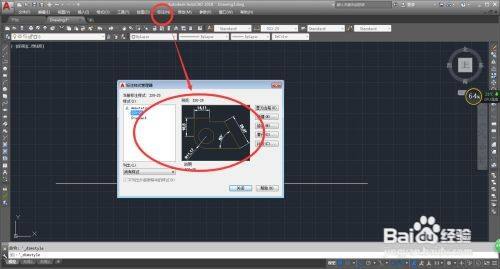

选择标注——标注样式命令，进入样式菜单栏。
-
3
选择建筑标记

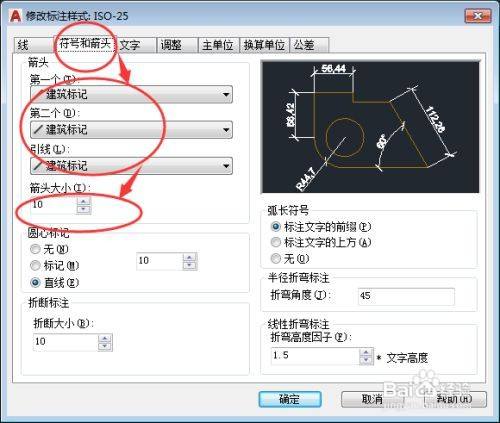

点击修改按钮进入修改菜单，点击箭头与符号，箭头选择建筑标记，大小设置为10
-
4
设置线的形式

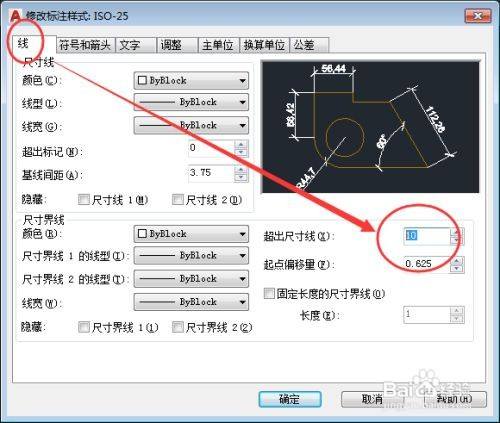

线设置：尺寸界限，超出尺寸线设置为10，颜色根据自己需求设定
-
5
设置文字形式

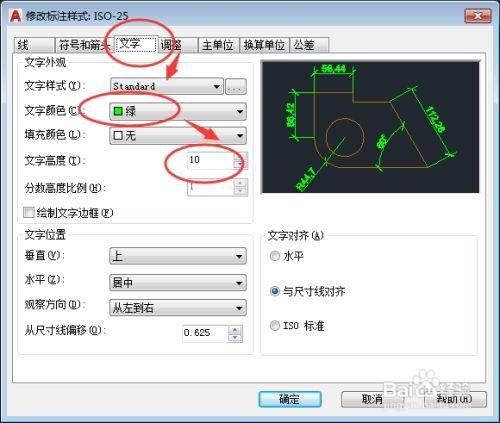

文字设定：颜色根据需求设定，文字大小设定为10，位置按需求调整
-
6
关闭窗口

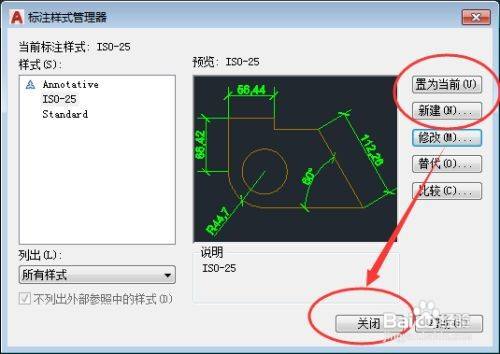

设置完成，确定，选择至于当前，关闭即可。
-
7
标注完成

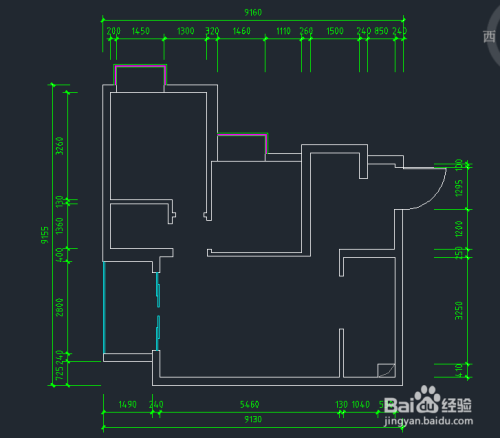

标注查看效果，并检查数据是否正确即可。
END
