该经验给大家分享一篇SolidWorks通过斜接法兰创建门板的教程。
方法/步骤
-
1

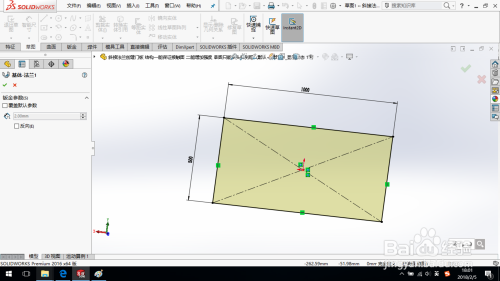

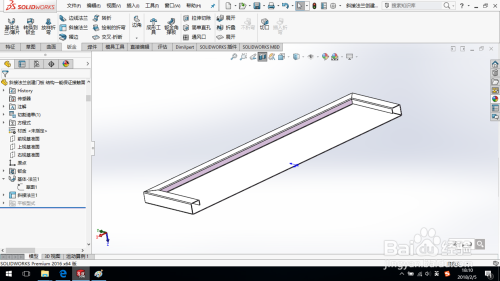

打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建基体法兰。钣金厚度“2 mm”，折弯半径“1 mm”。
-
2

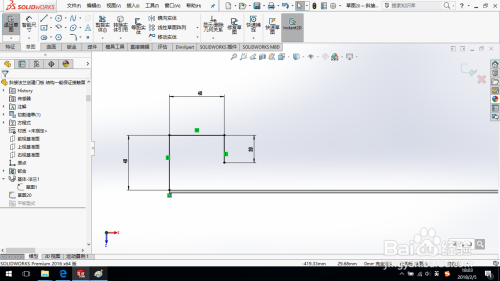

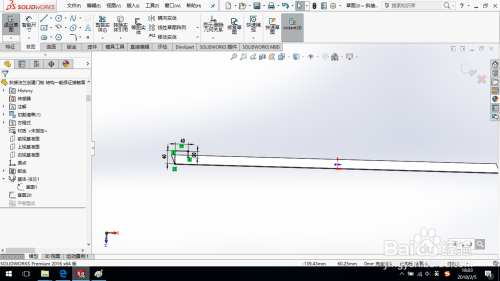

在钣金侧面绘制草图，如图所示。
-
3

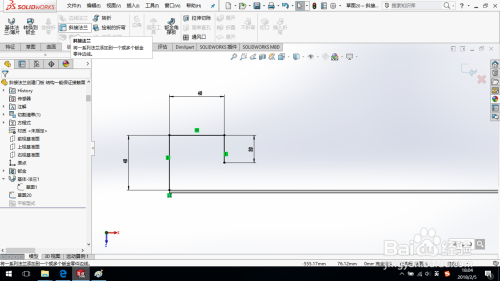

单击“钣金—斜接法兰”命令。
-
4

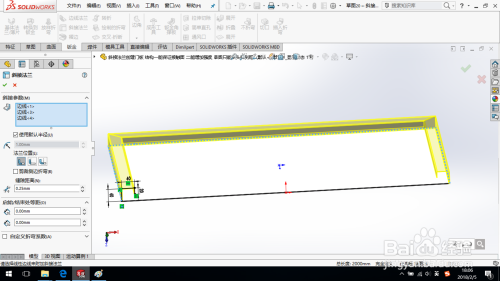

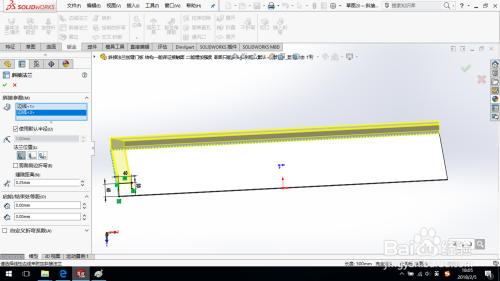

在斜接法兰对话框中，依次选择边线，如图所示。
-
5

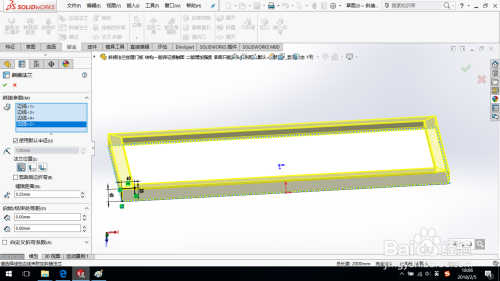

注意选择边线的过程中，需以顺序依草图从头至尾选择，否则无法顺利生成斜接法兰。
设置法兰位置和缝隙距离等参数，单击确定。
-
6

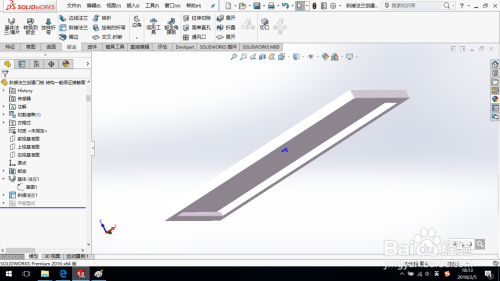

这种钣金结构能够显著加强钣金实体的强度，因此适合做门板。
-
7

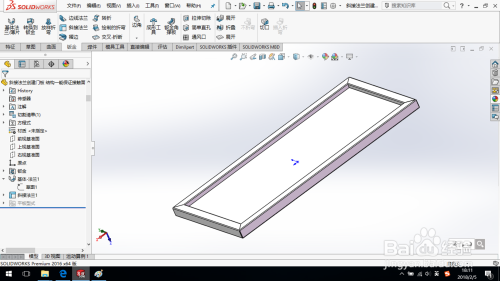

完成门板创建，保存模型。
