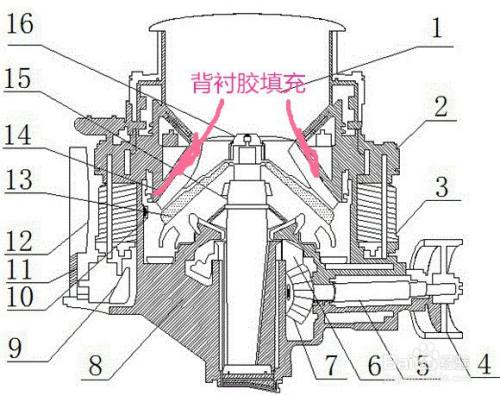

破碎机工作原理：破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料；也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。
方法/步骤
-
1
1、清理和准备。清除锥体表面残余填充料，和与胶接触部位油污，脏物；装合锥体和衬板；用粘带等封住锥体/衬板配合面和环孔,以防漏胶，必要时保护轴上的螺纹；使用时尽量在5℃-30℃施工
2、配胶。将搅拌器固定在低速手电钻上，打开BD66背衬胶A组份,搅拌1分钟，然后边将B组份倒入A组份桶中边用电动搅拌器搅拌,颜色均匀即可,一般搅拌时间不超过4分钟；
操作时间:从开始混合到灌装完毕总时间 ,不超过15分种(20℃数据)
3、浇注。将混合好的BD65胶液,沿锥体或衬板缝隙的一个地方注入，便于排气,必要时可用橡皮泥等做围堰引导，直到从缝隙顶溢出。不要将没有混合均匀（颜色不同）的胶注入。
4、固化。放置固化12-24小时，温度对固化时间影响大,温度高固化快， 一般24小时可投入使用。
-
2
主要锥破碎机机型：
1、国产沈重(或用沈重图纸)规格 600,900,1200,1750,2200
2、美国诺德贝格Nordberg(进口或沈重生产)Symons弹簧系列 2”(600),3”(900),4”(1200),4¼”(1300),51/2”(1650),7”(2100)
3、瑞典山德维克Sandvik液压圆锥Hydrocone系列H2800 H3800 H4800 H6800 H7800 H8800 S2800 S3800 S4800 S6800
END
适用性能
-
1
性能指标：
聚氨酯改性环氧材料,双组份
颜色：A组份:淡红色；B组份: 淡黄色
粘度：A组份:1000； B组份:700mPa.s(GB/T2791-1995)
密度：A组份1.5； B组份1.06g/cm3 (GB/T13354-1992)
固化后抗压强度:130 Mpa (GB/T2791-1995)
固化后剪切强度: 10.1 Mpa (GB/T7124-1996)
固化后硬度: 肖氏A90 (GB/T2411-2008)
固化后收缩率: 0.01%
配合比例(A：B）重量比5:1， 体积比3.2:1
适用期：15min, 运行前最短固化时间：24h
操作温度 5℃-30 ℃
固化后耐温 -60℃-100 ℃
抗冲击试验：φ50试块50吨空气锤5次不开裂
-
2
注意事项：
END
注意事项
-
1、BD65背衬胶的操作使用温度在5℃-30℃,锥体低于5℃或高于30℃尽量不要施工；
-
2、温度越低则操作时间越长，但是粘度高难浇注；环境温度低于10℃时，可以将BD65胶的A组份加热到25℃以上然后与B组分混合使用；为达到理相异的粘接效果，最好把工件也进行预加热处理；
-
3、温度过高则减少操作时间，浇注时间短；高于25℃可以减少一次性调胶量，边浇注边配料。
文章评论
