我们在使用AD绘制原理的时候难免用到分立七输入与门，本文就为大家介绍如何在AD中放置分立七输入与门。
方法/步骤
-
1
首先打开AD软件，如图
-
2
依次点击文件-新的-原理图，如图
-
3
然后在右侧找到如图所示的库，如图
-
4

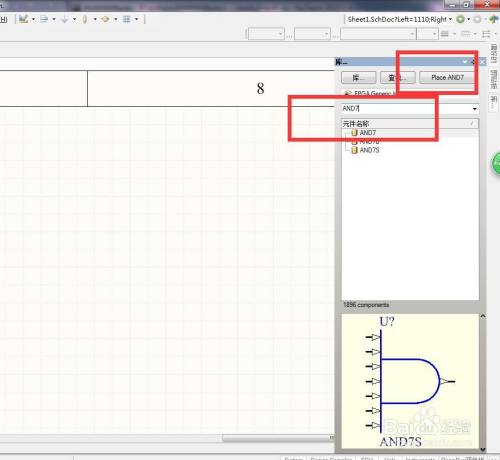

接着输入“AND7S”，然后点击“Place AND7S”如图
-
5
此时出现一个活动的分立七输入与门，如图
-
6

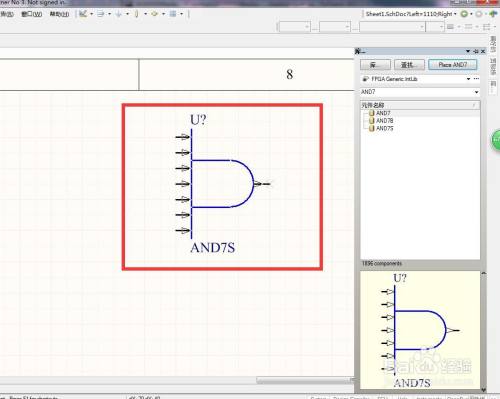

拖动分立七输入与门到合适的位置，单击鼠标左键完成绘制，如图，这样一个分立七输入与门就绘制好了。
END
