施罗德工业内窥镜P50A主要应用于检测诊断汽车发动机、汽缸、燃料管、引擎、消声器、输送系统、差速器、水箱、油箱、齿轮箱的磨损、积炭、堵塞等情况.

工具/原料

工业内窥镜P50A
70mm 保护支架
150mm保护支架
250mm保护支架

250mm、150mm保护支架的组装

1

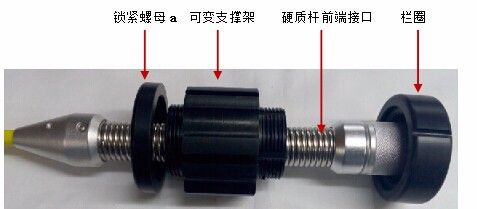

依次将锁紧螺母a、可变支架座、栏圈装进硬质杆前端接口上
2

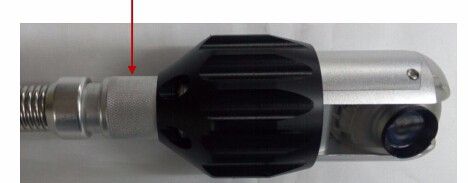

把1050摄像机装进硬质杆前端接口里，将硬质杆端锁紧螺母b扭进1050摄像机上锁紧（拧紧防止脱落）
3

栏圈扭在可变支架座上锁紧，如图
4

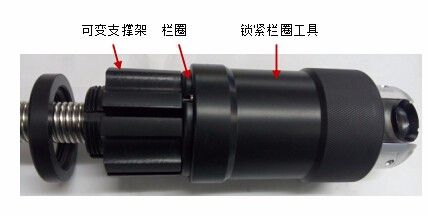

用锁栏圈工具把栏圈紧锁在可变支架座上，扭紧后把工具拿掉
5

把5个250mm或5个150mm扇叶装进可变支架座的卡槽里
6

扇叶较长的一边朝向1050摄像机，并拧紧锁紧螺母a如图

END

70mm保护支架的组装

1

将70mm保护支架套在1050摄像机接口端，如下图
2

1050摄像机装进硬质杆前端接口里，将硬质杆端锁紧螺母b扭进1050摄像机上锁紧(防止脱落)，如图

END

注意事项

150mm，250mm保护支架请注意长的一段朝外。
70mm保护支架请先安装机头
