该经验给大家分享一篇SolidWorks使用库特征建模的教程。这里以键槽的库特征为例。
方法/步骤
-
1
打开SolidWorks，新建一个零件模型。在前视基准面上绘制具有如图所示几何关系的草图。
-
2
创建旋转特征，如图所示。
-
3
创建倒角特征，选择图示所示边线，倒角距离为“1 mm”；
创建圆角特征，选择图示所示边线，圆角半径为“2 mm”，如图所示。
至此，完成一个轴的创建。
-
4

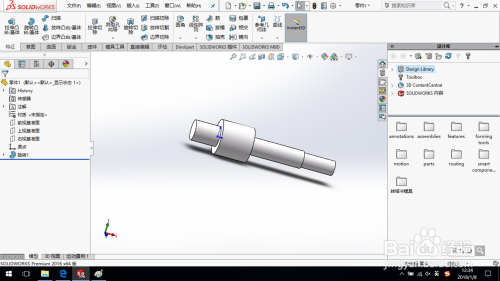

单击“设计库”按钮，展开设计库。
-
5

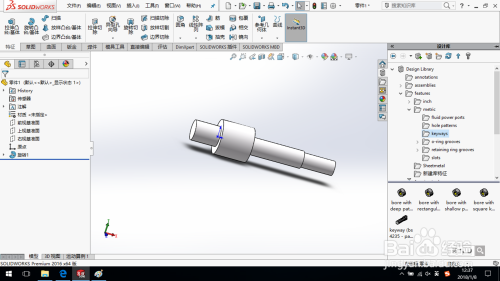

依次展开“Design Library-features-metric-keyways”，下方出现几种键槽的预览图。
-
6

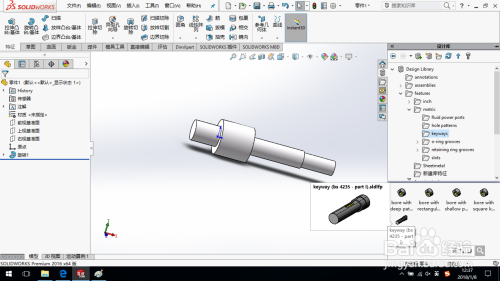

选择要创建的键槽特征，将其拖动到零件基体上。
-
7

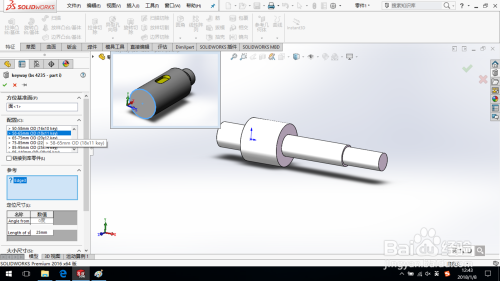

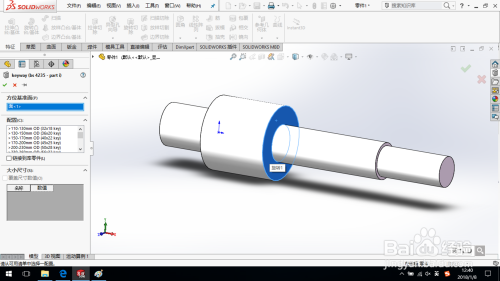

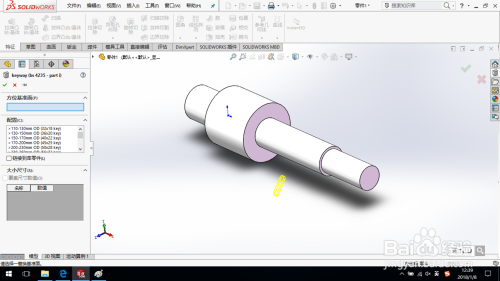

在跳出的对话框中，方位基准面选择如图所示面；
选择合适的配置。
-
8

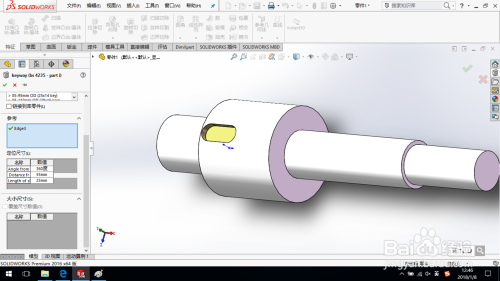

选择图示边线作为参考边线；

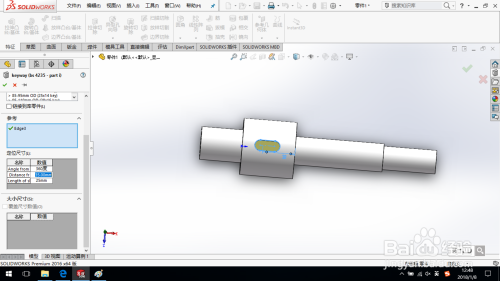

修改定位尺寸。
-
9
单击确定，完成键槽的库特征创建。保存零件模型。
