在机械组装时，我们经常会使用铜垫片，以此来提高各个部件之间的气密性，下面我们就来看看铜垫片使用CAD是如何画的吧。
方法/步骤
-
1

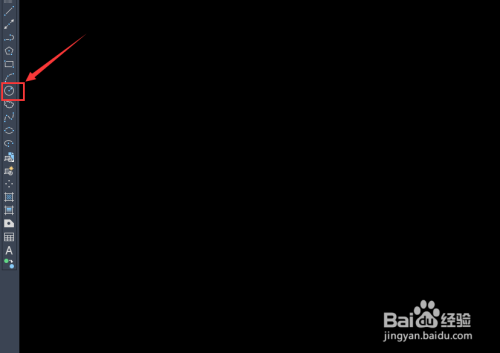

打开CAD之后先在左侧的工具箱内找到圆形选项，如图所示：
-
2
选择圆形选项我们在绘图区里画出多组圆形，如图所示：
-
3
画好圆形之后，再在左侧的工具箱内找到样条线选项，如图所示：
-
4
选择样条线我们将刚刚圆形之间用样条线连接起来，如图所示：
-
5
连接好图形之后，再在右侧找到修剪选项，如图所示：
-
6
选择修剪选项我们将不需要的线进行修剪，这样我们的铜垫就画好了，如图所示：
END
