在CAD将未闭合多段线批量转换成闭合多段线

第一步：软件下载与安装

1、登录官网“天空动力”  ，下载天空CAD插件平台；

第二步 ：将未闭合多段线批量转换成闭合多段线

2、现在为大家演示一下如何将未闭合多段线转换成闭合多段线，并支持批量转换。

该功能类似于ArcGIS中的线转面功能。

下面我们就来演示一下整个操作过程：

我们打开CAD2006，进入天空CAD插件平台；

点击 天空工具箱，点击 矢量处理。

我们先准备好，没有闭合的多段线，作为演示数据。

下面我为大家演示一下 自动构面（按图层）功能 的具体操作过程：

自动构面（按图层）功能：是指将一系列多段线，通过分析他们的闭合关系，自动生成闭合多段线的功能，即我们俗称的线转区功能。

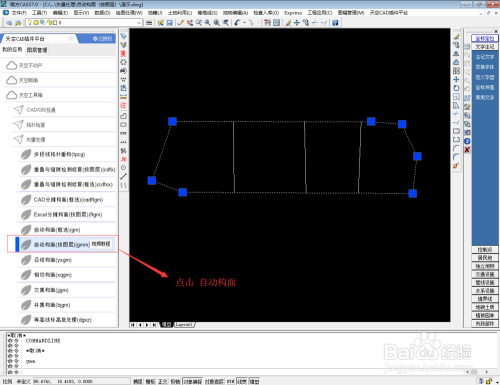

首先我们 选择自动构面（按图层）功能，

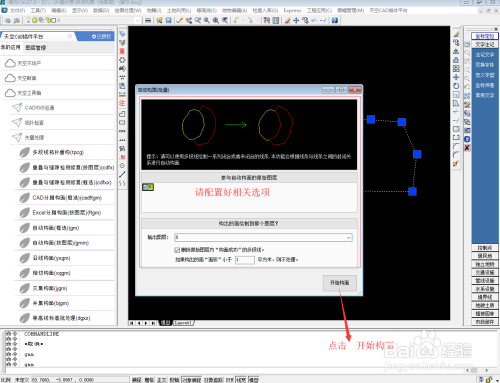

3、软件会弹出一个对话框，

请您仔细阅读使用说明，阅读完成后，

我们选择好 需要进行自动构面的CAD图层。

然后，选择一个图层 来存储 构面成功的多段线。

与此同时，你还可以结合你的实际情况，选择对话框下面的相关选项。

最后，我们点击 开始构面；

4、软件会提示我们 处理完毕。

我们可以发现，该功能已经将未闭合的多段线全部转换成闭合多段线了。

注意：如果出现没有构面成功的多段线，请您微调一下该多段线，然后再执行 自动构面 功能。
