保驾宝360全景行车记录仪走线需要注意的问题 - 经验大全

保驾宝360全景行车记录仪最重要的组成部分就是四个摄像头组件及全景控制主机，在施工过程中，由于线路太多比较复杂，很容易出现问题，给各位讲几个需要注意的事项。

工具/原料

前后左右摄像头延长线各一根
前后左右摄像头组件

方法/步骤

1

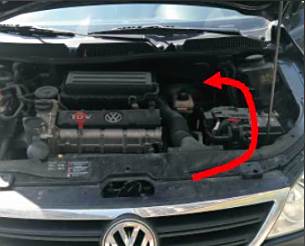

前视延长线里应避开发动机高温地区，顺着副驾驶位置穿进
2

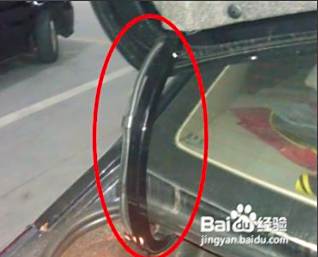

后视延长线应跟原车倒车信号线路走，或从后尾箱正常使用的地方，走到副驾驶仓内的主机位置。
3

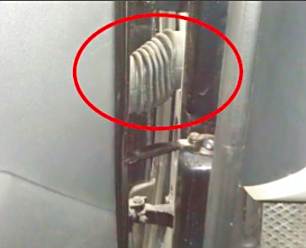

侧视延长线顺原车线走，走到副驾驶仓内的主机位置。

END

注意事项

后视上的单支红线连接倒车灯，作为倒车信号输入；
左视上的单支红线连接左转向灯；
右视上的单支红线连接右转向灯；
视频输出线上的单支蓝线必须连接 DVD 导航或解码器的倒车检测线

经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
