AutoCAD如何画圆柱体形
方法/步骤
-
1
如下所示，
打开AutoCAD2012软件，新建一CAD文件，
另存为：AutoCAD如何画圆柱体形
-
2
如下所示，
输入el，回车，激活椭圆命令，
先后指定轴两端点，指定另一条半轴长，
随意画一个椭圆，。
-
3
如下所示，
输入co，回车，激活复制命令，
选中椭圆，回车，
点击一点作为基点，竖直向下移动，指定放置的基点，回车，完成复制。
-
4
如下图所示，

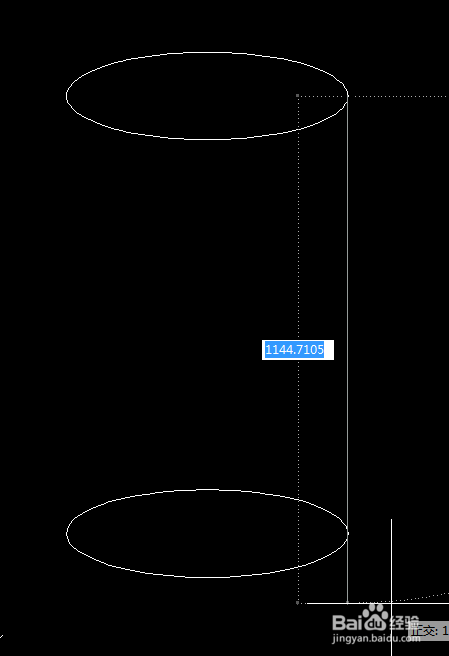

输入L，回车，激活直线命令，连接两个椭圆右边的端点，
-
5
如下所示，
输入co，回车，激活复制命令，
选中右边的直线，回车，点击椭圆右边的端点，
移动鼠标，在椭圆的坐标端点单击一下鼠标左键，回车
-
6
如下所示，
输入tr，回车，选中椭圆，回车，修剪多出的直线，回车，
-
7
如下所示，
输入tr，回车，选中两条直线，回车，修剪下边椭圆里面的线段，
回车，
-
8
如下所示，
输入h，回车，激活填充命令，
点击“添加拾取点”，
点击椭圆，回车，设置样例为纯色，指定颜色为淡蓝色，，点击确定。
然后重复操作，给另一部分填充另一中蓝色，
！！！！！！

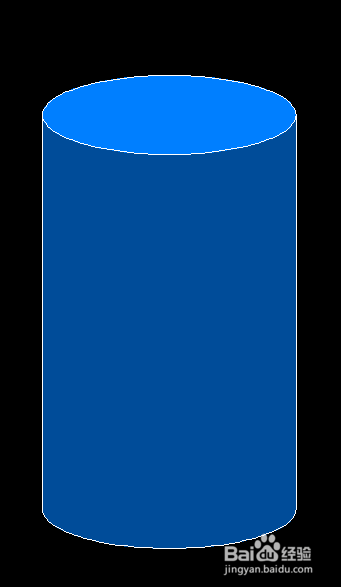

至此，
这个圆柱形就画好了。
