画出直线，绘制出圆，偏移直线，再绘制圆，删除辅助图形，修剪圆相交部分，标注尺寸等操作绘制出图形。
方法/步骤
-
1

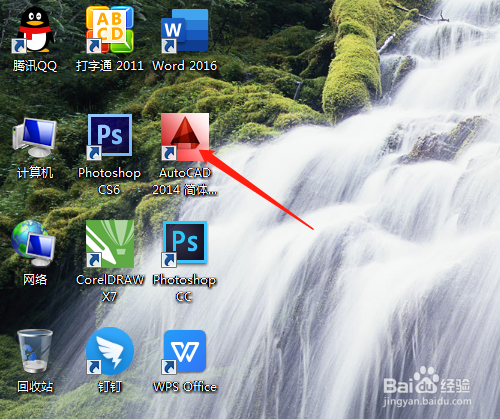

1. 双击打开桌面上的CAD 2014软件。
-
2

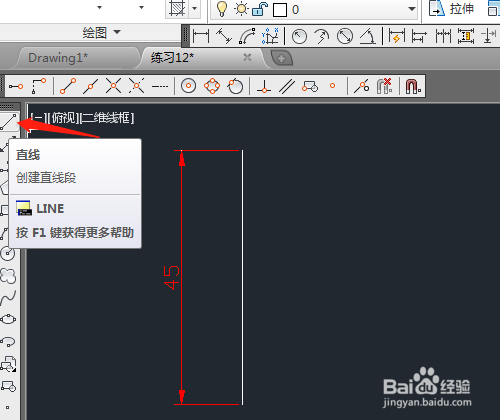

2. 选直线工具绘制出一条长度为45的垂直直线。
-
3

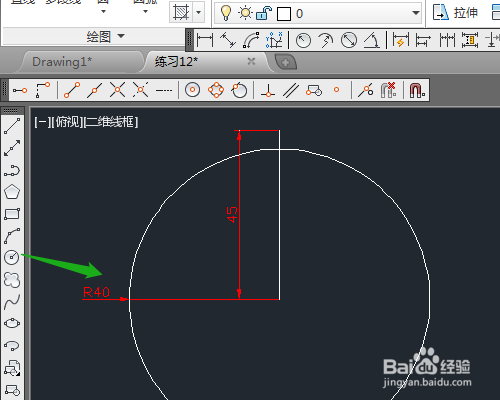

3. 用圆工具绘制半径为40的圆。
-
4

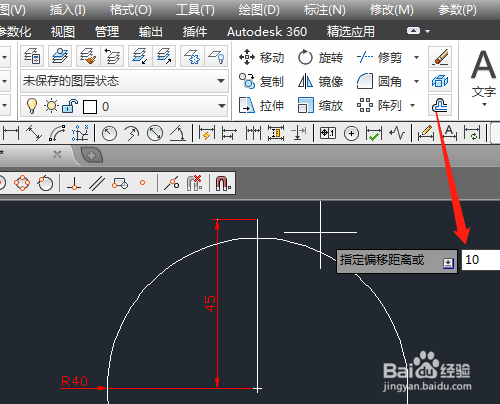

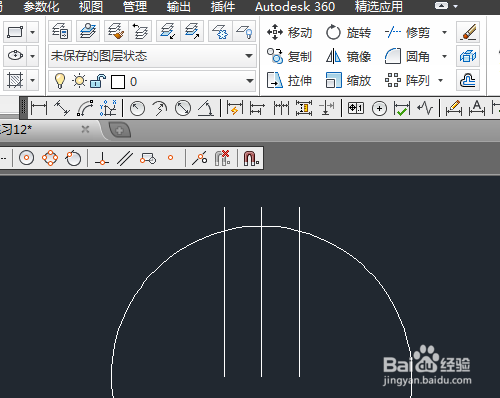

4. 选偏移工具，指定偏移距离为10，选定垂直直线左右复制直线。
-
5

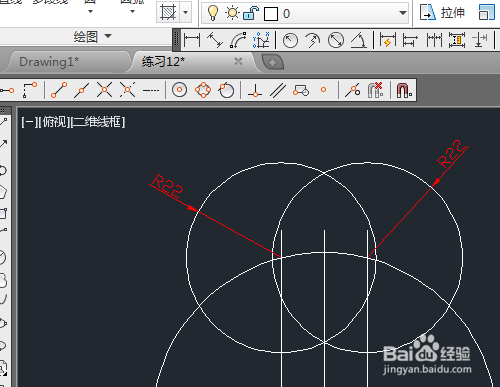

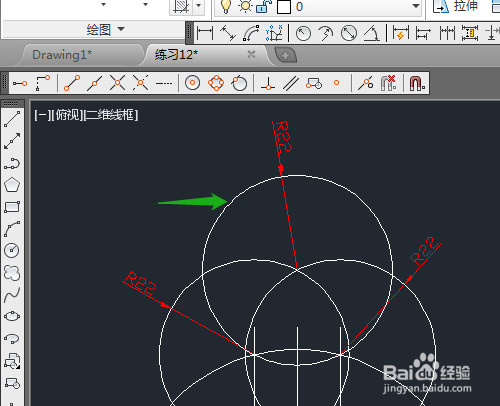

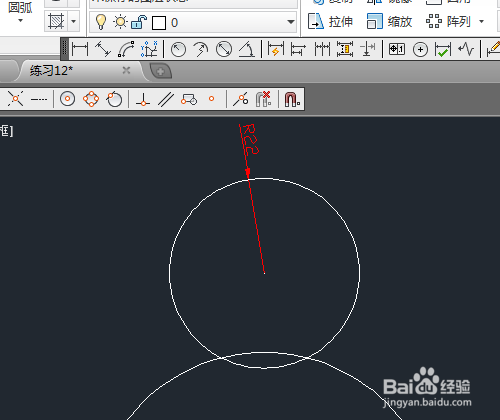

5. 分别以直线和圆相交点为圆心，绘制2个半径为22的圆。以两个圆相交点为圆心再绘制一个半径为22的圆。
-
6

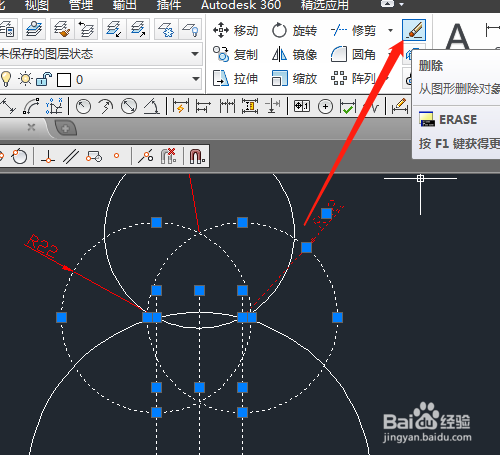

6. 用删除工具删除多余的辅助线。
-
7

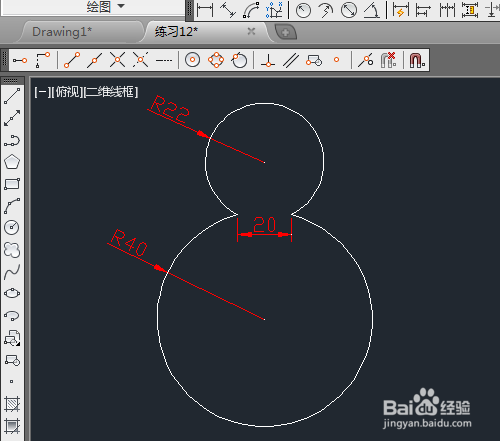

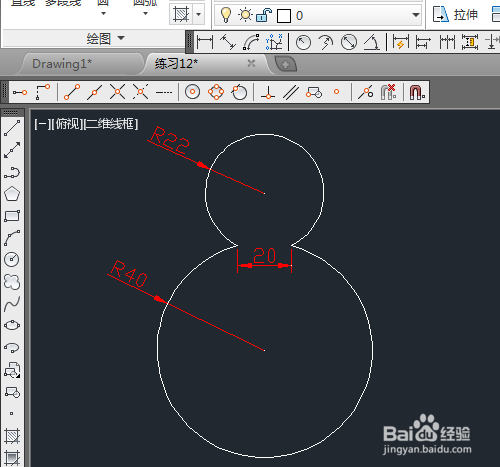

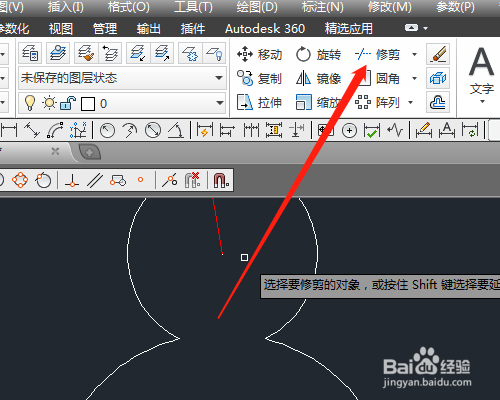

7. 选修剪工具修剪两圆相交部分，分别标注尺寸。
END
