分享工业上应用广泛的自吸泵安装步骤，让网友在自己拆装自吸泵的时候，有一定的参考。
组装准备
-
1

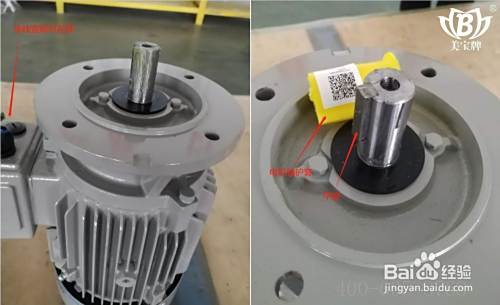

电机包装拆除，将电机法兰盘（电机轴）向上，放置在工作台上。 电机接线盒朝向左侧，取下电机轴自带的平键、和电机轴芯护套，核对电机的型号、功率，同时检查电机是否有破损和电机装配错误。
-
2

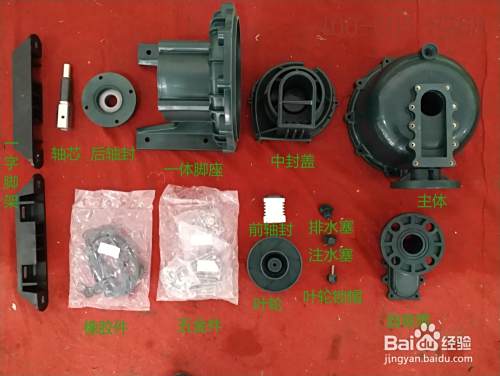

核对耐腐蚀自吸泵浦组装各部件是否完整，有无破损匹配错误的部件
END
方法/步骤2
-
1

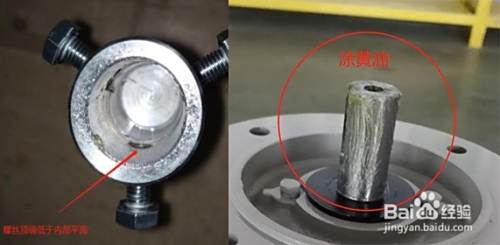

将轴心禁锢螺丝调整到轴心螺孔内部平面一下，防止螺丝突出卡住轴心。电机轴心涂抹黄油，防止不易安装。
-
2

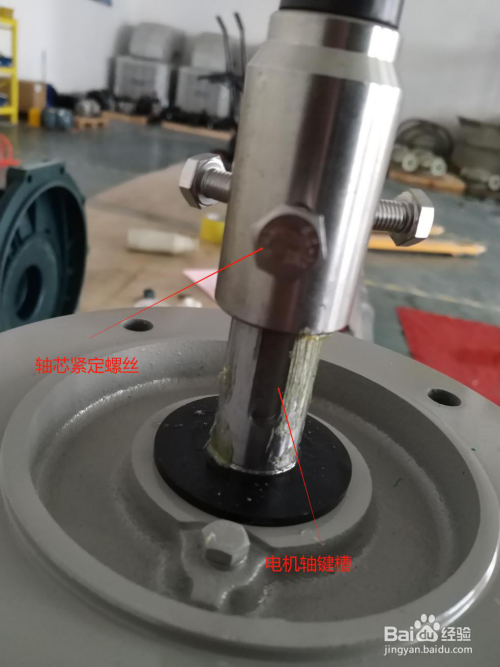

将自吸泵轴心套在电机轴上，并水平均匀用力将轴心安装到位。（轴芯安装时1颗轴芯紧定螺丝要对准电机轴键槽）
END
后轴封安装
-
1

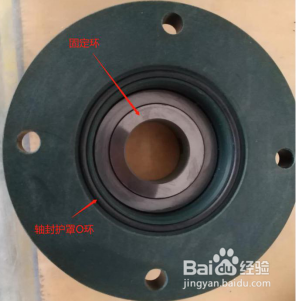

检查后轴封固定环是否压合到位、是否水平、固定环是否有破损； 将轴封护罩大O环安装在后轴封的O环槽内并确保O环平整。
-
2

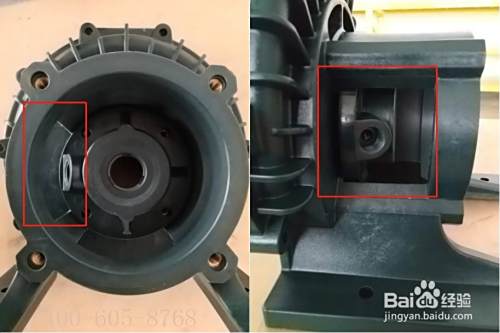

将后轴封安装在自吸泵一体脚座上用4套螺丝紧固。 后轴封循环管安装位朝向脚座的观察窗一侧 。
END
一体脚架安装
-
1

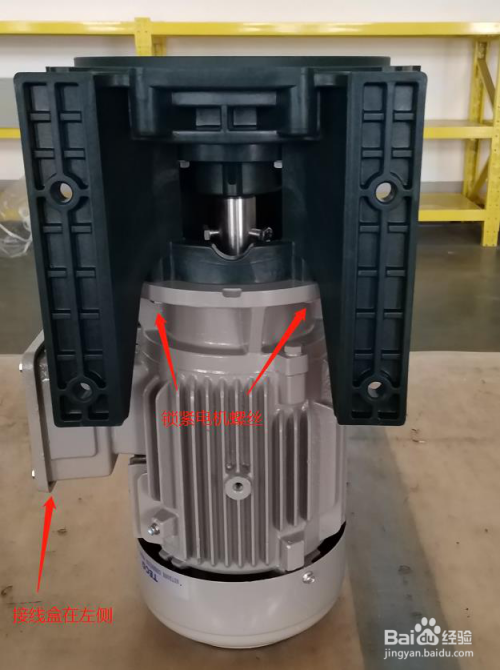

将安装好的后封盖后轴封组件后盖朝上穿过轴心与电机法兰盘连接，脚座的观察窗与电机接线盒在同一侧，用不锈钢螺丝将脚座和电机锁紧。
-
2

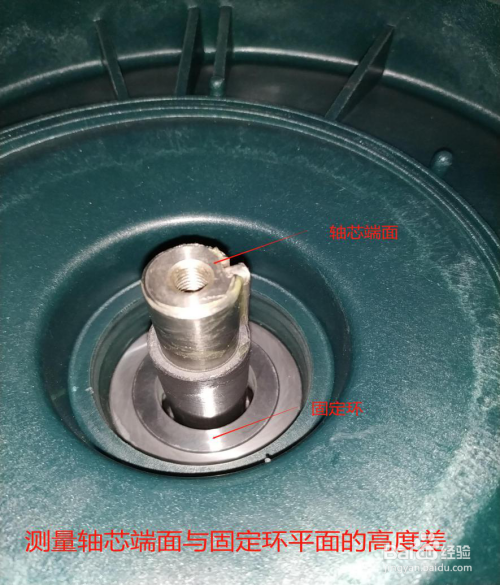

用深度尺将轴芯的高度调整至规定高度，然后依次锁紧3颗固定螺丝。
END
前轴封安装
-
1

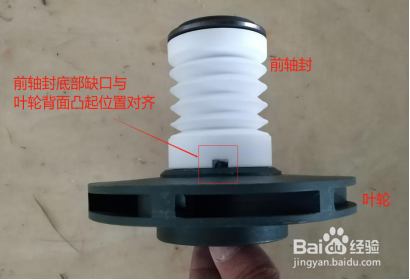

将叶轮和前轴封安装好，前轴封底部缺口对准叶轮背面的两个凸台压合到底，并将叶轮键安装在键槽内。
-
2

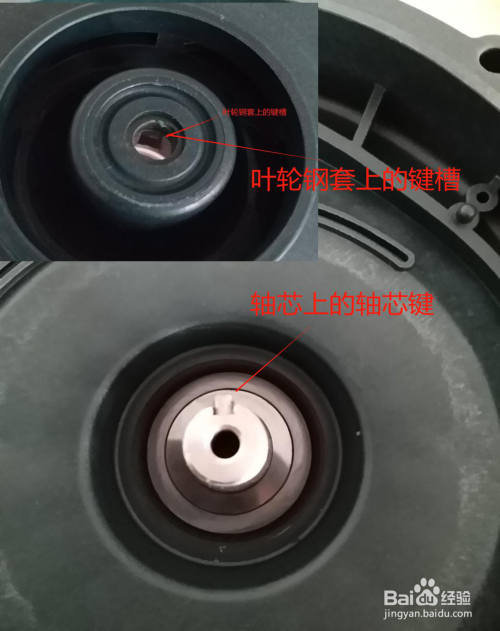

A. 先叶轮内部钢套键槽位置与轴芯上的叶轮键对齐，然后将前轴封前端朝下对准轴芯缓慢套在轴芯上（注意不要擦伤碰伤转动环和碰掉叶轮键），并压到底，然后按压叶轮组件能够在压缩后回弹。
-
3

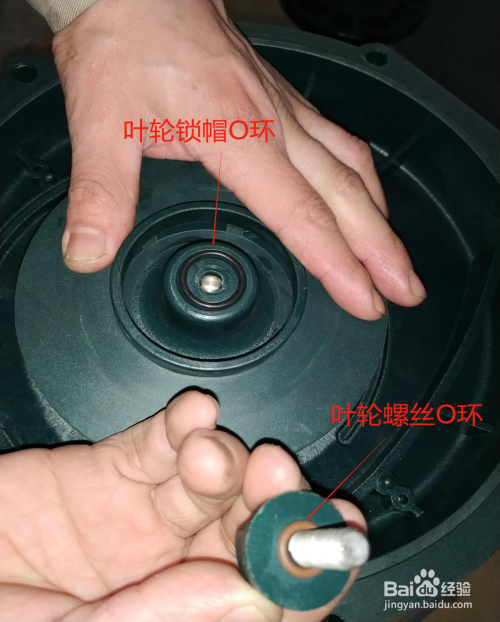

叶轮上装好叶轮帽O环，叶轮锁帽上装好叶轮螺丝O环。一手按压叶轮确保轴芯顶端插入叶轮钢套内，一手锁上叶轮锁帽并锁紧，手掌转动叶轮可以轻松转动与后封盖无摩擦。
END
中封盖安装
-
1

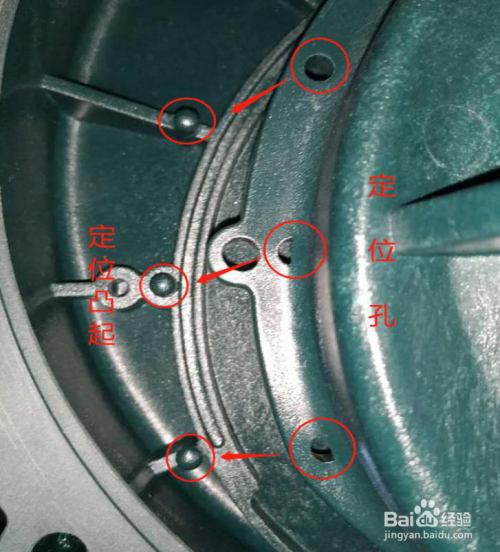

将中封盖周围的安装孔与后封盖内部的定位凸起设计匹配，可通过按压安装好。
-
2

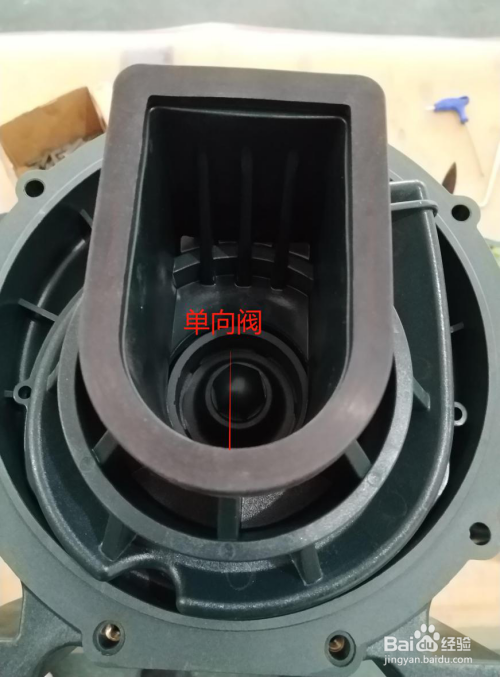

中封盖进口必须与叶轮进水口保持同心，转动叶轮锁帽叶轮可以轻松转动与中封盖无摩擦，将单向阀按照形状扣合在中封盖进口位置。
END
泵头安装
-
1
主体O环（封盖O环）安装在后封盖外缘并确保O环平顺放置；将2个减震橡胶圈放置在脚座的制定位置。
-
2

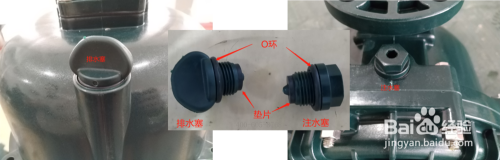

将主体扣合在后封盖上，将套好橡胶O环和橡胶垫片的排水塞（扁圆形）和注水塞(六角形）安装好并锁紧。
END
注意事项
-
1.金属垫片又光滑的一面和粗糙的一面，粗糙一面接触金属，光滑的那一面接触塑料等。
-
2.在锁紧螺丝的时候，中封盖的一体螺丝孔可能有塑料的堵住，在禁锢的时候一定不要蛮干，清理好塑料，或者更换配件。蛮干会出现滑丝或者出现裂痕。
