matlab绘制三位曲线| matlab plot3 巧用

首先向大家介绍一下本次绘制曲线要用到的函数plot3。

plot3的功能：在三维空间绘制曲线。

与plot函数的相同之处是都是通过点来绘制曲线的，不同点是plot通过二维点集来绘制，plot3是通过在三维空间的点集来绘制曲线的。

plot3的调用语法：

plot3(x1,y1,z1) 其中x1,y1,z1为相同维数的向量，分别存储各个点坐标。对曲线属性的设置和plot一样，请参考其他设置。当然对图形属性的设置也一样。这里不再赘述。

帮助：当然，大家可以通过help plot3和help plot3命令查看matlab系统自带的帮助信息。下图是help plot3之后的结果。

下面我们首先看一下matlab自带的关于plot3的例子。这个例子的代码大家可以通过doc plot3找到，如图所示就是其源代码：

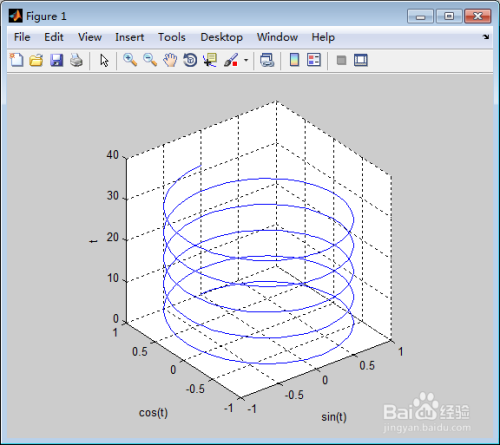

下面是上面例子绘制出来的图形，

从图中可以看出画出的曲线不光滑，通过set()进行句柄设置可以是曲线光滑。代码如下：

%用matlab绘制三维曲线@西楚霸王1990

t=0:pi/50:10*pi;

h=plot3(sin(t),cos(t),t)；%绘制三维曲线

xlabel('sin(t)')；   %设置x轴名称

ylabel('cos(t)')；  %设置y轴名称

zlabel('t')；         %设置z轴名称

grid on；

axis square；      %等比例

set(h,'LineSmoothing','on');

下面我们用plot3函数在绘制几个有趣的图形，很好看的！代码如下：

clear

t=0:pi/50:30*pi;

x = sin(t); y= cos(t);

x1= sin(2*t);y1= 2*sin(0.5*t);

subplot(2,2,1),plot3(x,y,t);grid on

subplot(2,2,2),plot3(x,y1,t);grid on

subplot(2,2,3),plot3(x1,y,t);grid on

subplot(2,2,4),plot3(x1,y1,t);grid on

下面我们从不同角度看一下上面绘制的图形。下面是从z轴方向上看到的结果。

subplot(2,2,1);grid on,view([0 0 1])

subplot(2,2,2);grid on,view([0 0 1])

subplot(2,2,3);grid on,view([0 0 1])

subplot(2,2,4);grid on,view([0 0 1])

面是从x轴方向上看到的结果。

subplot(2,2,1);grid on,view([1 0 0])

subplot(2,2,2);grid on,view([1 0 0])

subplot(2,2,3);grid on,view([1 0 0])

subplot(2,2,4);grid on,view([1 0 0])

面是从[1 0 1]方向上看到的结果。看挺好看的吧！

subplot(2,2,1);grid on,view([1 0 1])

subplot(2,2,2);grid on,view([1 0 1])

subplot(2,2,3);grid on,view([1 0 1])

subplot(2,2,4);grid on,view([1 0 1])

面是从[0 1 1]方向上看到的结果。看挺好看的吧！

subplot(2,2,1);grid on,view([0 1 1])

subplot(2,2,2);grid on,view([0 1 1])

subplot(2,2,3);grid on,view([0 1 1])

subplot(2,2,4);grid on,view([0 1 1])
