TD210系列DTU是工业级物联网无线数传终端，设计完全满足工业级标准和工业用户的需求，采用高性能的工业级32位通信处理器，软件多级检测和硬件多重保护机制来提高设备稳定性。支持GPRS、CDMA 1X、中国电信3G(EVDO)、中国联通3G(WCDMA)、中国移动3G（TD-SCDMA）等网络制式，接口可灵活使用，支持标准RS232、RS485以及RS422接口，可定制TTL电平。这可帮助用户快速接入高速互联网，实现安全可靠的数据传输，广泛应用于智慧电力、油田监控、智慧水利、自助终端、气象环保、工业控制、能源煤矿、物流仓储、智能交通、城市供暖等物联网应用。
方法/步骤
-
1
安装指示图
-
2
安装与电缆连接
-
3
安装电缆：
TD210采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。标配电源和数据线说明如下：
-
4
天线安装
TD210天线接口为SMA阴头插座。将配套天线的SMA阳头旋到IP MODEM天线接口上，并确保旋紧，以免影响信号质量。
-
5
SIM卡安装
安装或取出SIM卡时，先用尖状物插入SIM卡座右侧小黄点，SIM卡套即可弹出。安装SIM卡时，先将SIM卡放入卡套，并确保SIM卡的金属接触面朝外，再将SIM卡套插入抽屉中，并确保插到位。
-
6
供电电源
计讯TD210采用了先进的电源技术,来提高系统稳定性，以便适用复杂的外部环境。用户可采用标准配置的12VDC/500mA电源适配器给设备供电，也可以直接用直流5~35V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V），并保证电源功率大于4W以上。推荐使用标配的12VDC/0.5A电源。
-
7
指示灯说明

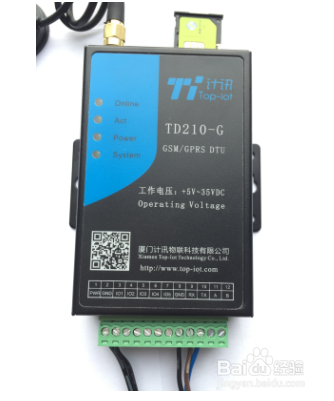

TD210提供四个指示灯：“Online”，“ACT”，“Power”，“System”。指示状态如下：
END
