solidworks中给零件添加配置，提高设计者的绘图速度，下面只是一个简单的例子，给设计者提供一种新的思路。
方法/步骤
-
1

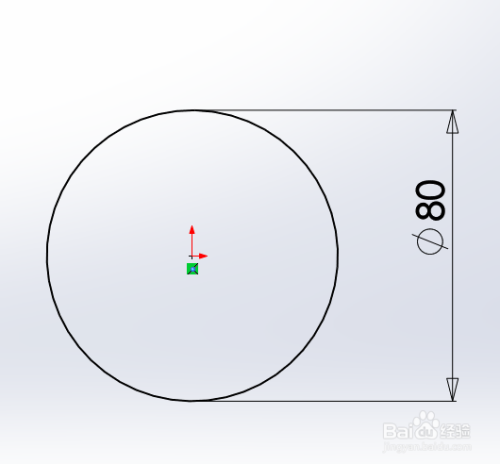

打开solidworks软件，选择上视基准面，新建一个草图，使用圆命令绘制一个如下图的草图。
-
2

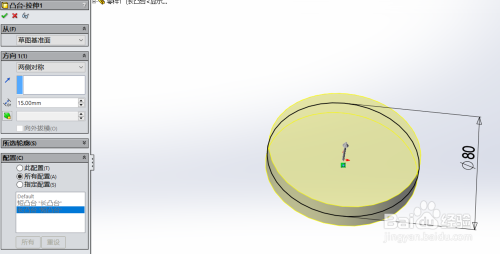

使用特征里面的拉伸凸台工具，进行拉伸，拉伸深度15，确定。
-
3

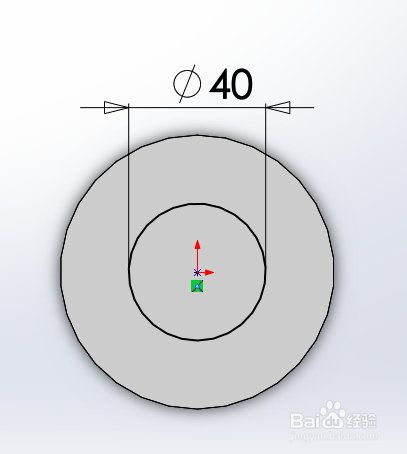

选择圆柱的上面，新建一个草图，使用圆命令绘制一个如下图的草图。
-
4

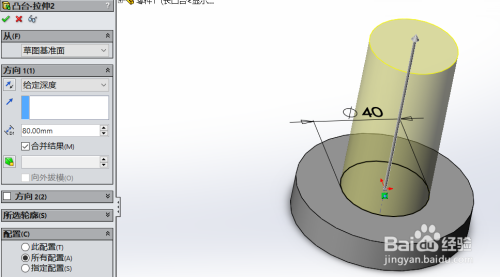

使用特征里面的拉伸凸台工具，进行拉伸，拉伸深度80，确定。
-
5

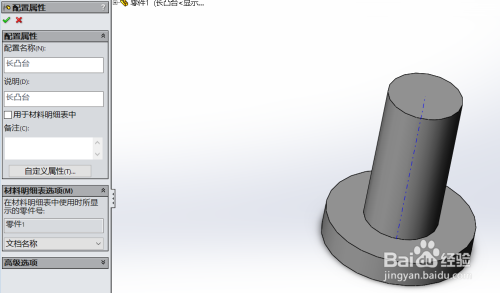

单击配置管理器，添加配置，命名长凸台，确定。
-
6

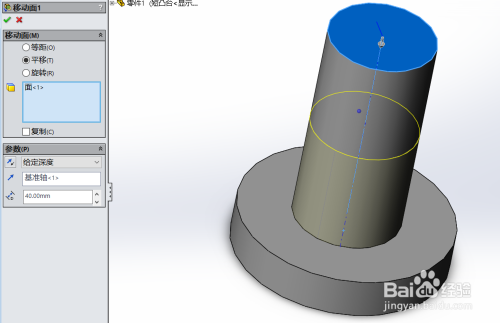

单击插入菜单中的面，选择移动，向下移动40，确定。
-
7

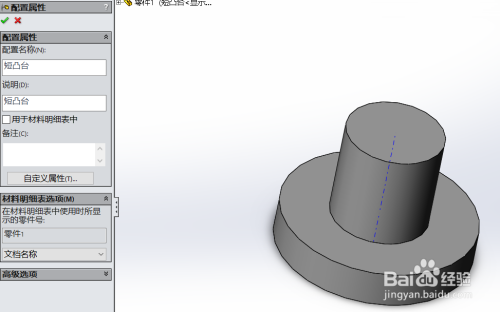

单击配置管理器，添加配置，命名短凸台，确定。
-
8

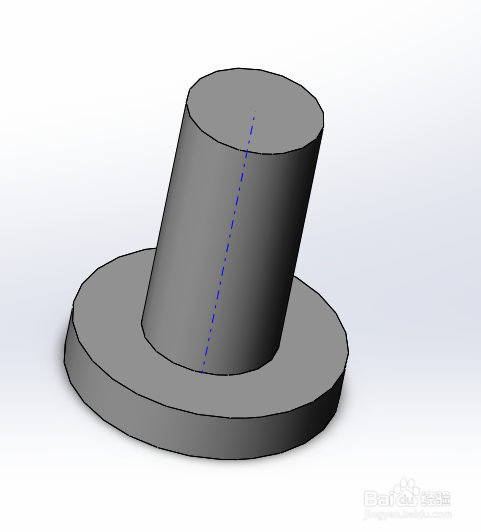

单击配置管理器，右击长凸台，选择显示配置，确定，即可实现两种配置之间的切换。
-
9
如果有帮到你，请投我一票，希望它能帮助更多的人，谢谢！
