CDR软件怎么给不规则图形加出血?

2022年5月28日 52点热度 0人点赞

我们要作图的过程中,需要给文件设置出血线,这样防止裁切的时候裁到正文的内容。长方形或者正方形的文件可以直接设置参考线来设置出血。

但是如果是不规则图形的时候,我们该怎么设置出血线呢?

或者想要给不规则图形向外延伸保持不变,该怎么做呢?

工具/原料

  • 电脑
  • CDR软件

方法/步骤

  1. 1

    首先打开CDR软件,新建一个文件。

    将做好的图拖拽进来,可以手动绘制,也可以下载现成的素材。

    我打开之前做的一个吊牌的外轮廓来说明一下。

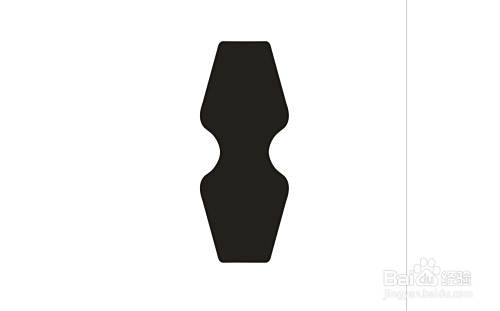

    如下图将图形填充为黑色。

  2. 2

    设置外部边缘可以给图形增加轮廓边,直接点击右键就可以。

    但是这个方法没变法精确到我们需要的数值。

    可以使用轮廓图的办法来实现。

    选择工具栏中的调和工具组,按住不动,弹出一个工具叫做轮廓图。如下图

  3. 3

    必须保证我们的图形是选中的状态。然后点击轮廓图。在属性栏面板中可以看到设置项。

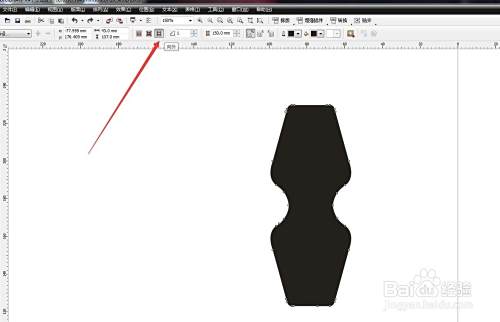

    首先左侧有是三个选项:到中心。向内,向外。

    我想要增加出血,应该选择向外的命令。

  4. 4

    一般印刷品出血线是设置3mm,当然不同的文件应该设置不同的出血线。

    我就以3mm为例。

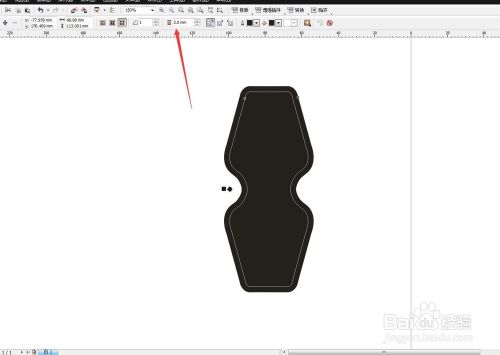

    在属性栏中有一个轮廓图偏移,在这里设置为3mm.

    步数设置为1就可以,设置多少,就可以做出多少个轮廓图的效果。

    颜色根据自己的需要添加

  5. 5

    设置完成后,可以看到图形已经增加了轮廓图。我们应该将轮廓图拆分掉。

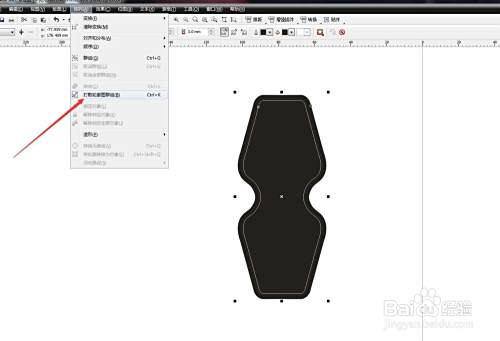

    全部选中,点击排列——打散轮廓图群组。这样就可以将轮廓图拆分掉了。

    如果你这部设置完还没有拆分,那么肯定是你选择的时候只选中了其中一个图形,应该全部框选。

  6. 6

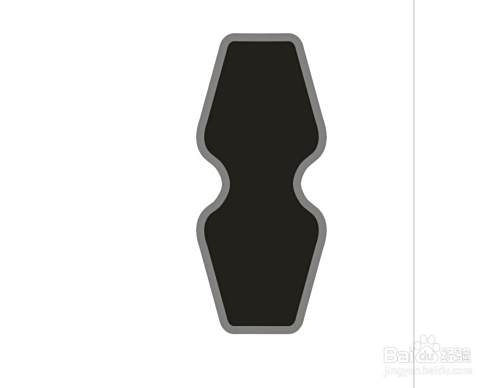

    完成后,我们可以给外部的轮廓换一个颜色,方便我们观察,选择图形,点击想要的颜色,就可以直接更改颜色了。

    如下图。我们可以测量一下是不是3mm。

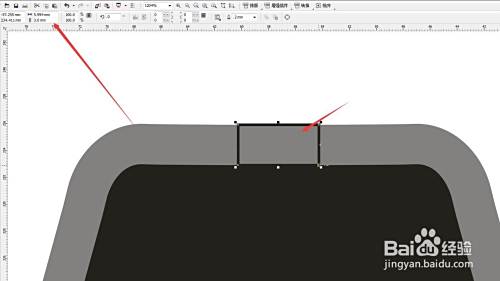

    选择矩形工具,沿着外部边沿画一个矩形,可以看到属性栏的数据显示3mm

  7. 7

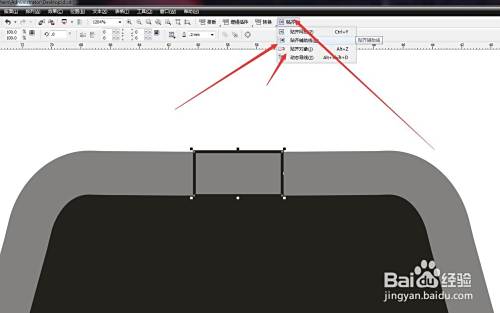

    在画矩形的时候,如果总是对不齐边缘线,可以在属性栏中设置。

    打开贴齐命令,可以选择贴齐辅助线,贴齐对象。

    这样在绘制的时候就会跟你需要的边缘完美贴合啦

    是不是很方便呢

    END
