workbench作为ANSYS有限元分析软件的平台，怎么套入外部几何模型呢，笔者来介绍一下操作方法，（本文选用静力学分析模块来作为案例）
工具/原料
-
workbench
方法/步骤
-
1
首先，从电脑开始菜单中，打开workbench有限元分析软件，如图所示
-
2

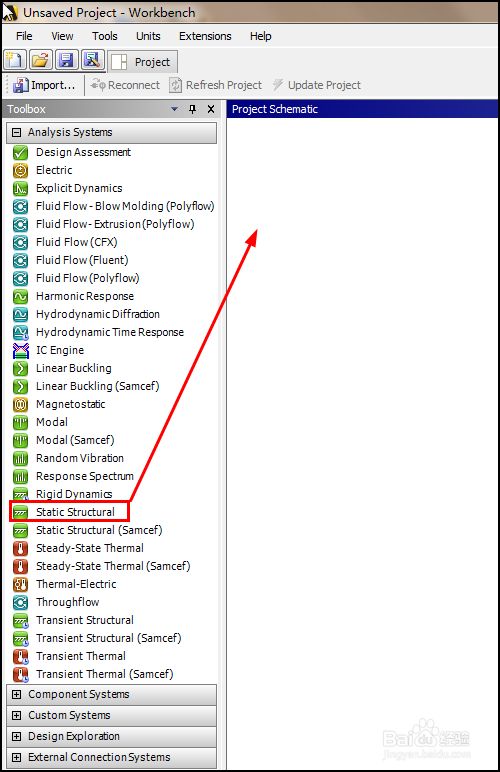

进入workbench界面后，找到静力学分析模块“static structural”，拖到如图位置，
-
3

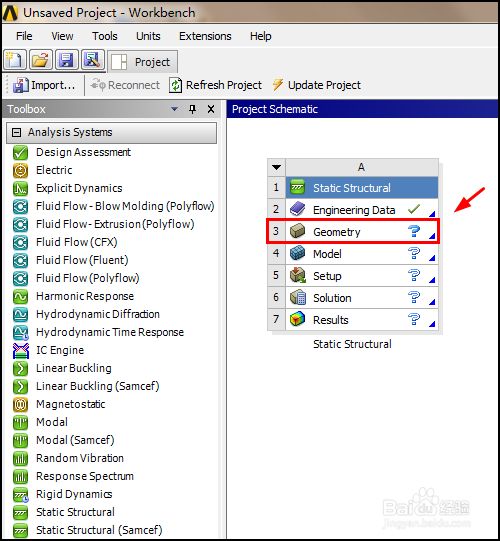

静力学分析模块“static structural”调入平台后，双击“geometry”，打开几何软件，如图所示
-
4
打开designmodeler几何模块软件后，点击文件file，如图所示
-
5
弹出下拉菜单，选择“import external geometry file”，导入外部几何文件的意思，如图所示
-
6

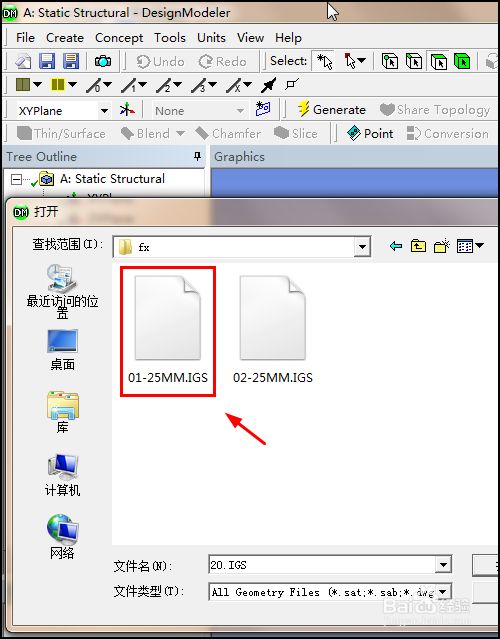

选择即将导入的外部几何文件，一般igs格式，x-t格式用得比较多，如图所示
-
7
返回界面，已经出现import文件了，再点击generate，生成几何文件，如图所示
-
8
导入外部几何完成，如图所示
END
注意事项
-
导入之前，先将模型转化为igs或者x-t格式
