Proe如何创建12面体？
12面体看起来似乎很复杂，主要原因是我们日常生活见得比较少，其实只要了解其几何关系问题就迎刃而解。
方法/步骤
-
1

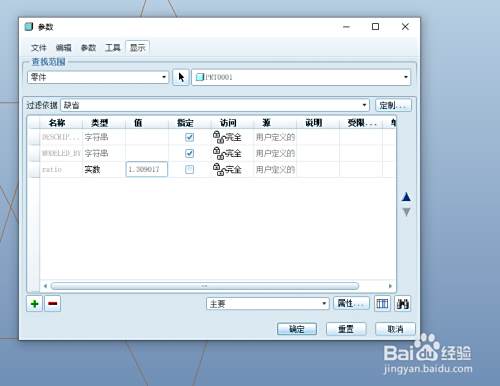

1.新建文件，点击【工具】–【参数】，添加如下的一个参数：ratio（即拉伸高度与单个五边形的外接圆直径之比）。ratio的值为1.309017（即sin（18）+1）。
-
2

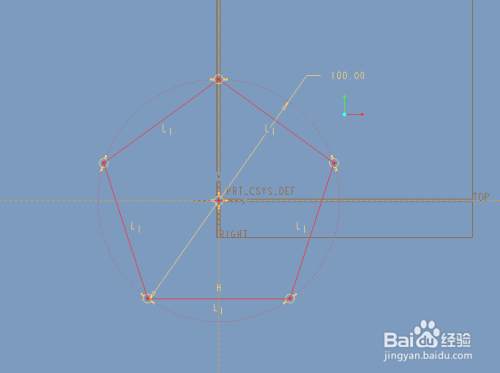

2.新建草绘，在FRONT平面绘制如下的草绘。
绘制完后点击勾号退出。
-
3
3.点击拉伸，选择上一步的草绘，拉伸高度默认，点击勾号完成。
-
4

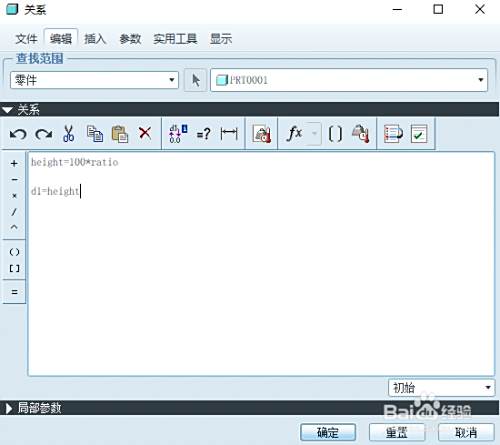

4.添加关系。点击【工具】–【关系】，双击拉伸特征，添加如下的关系：
height=100*ratio
d1=height
-
5

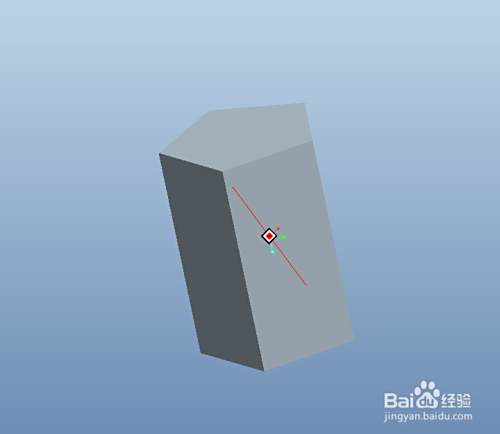

完成。拉伸特征如下图所示。
-
6

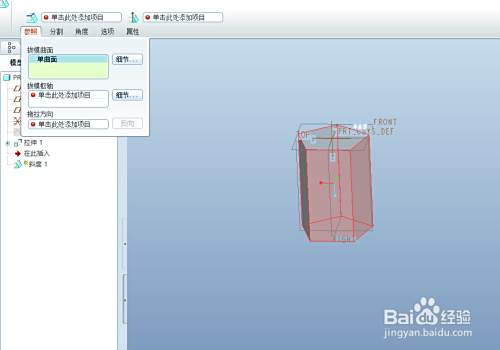

5.点击【拔模】，选择无棱柱的五个面作为拔模对象，如下图红色平面。
-
7

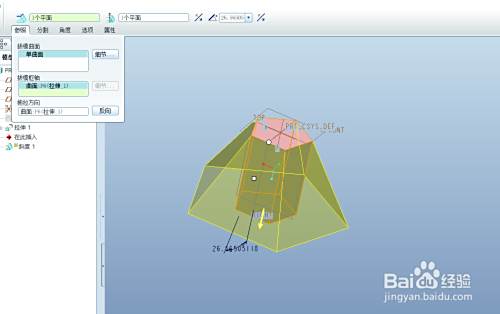

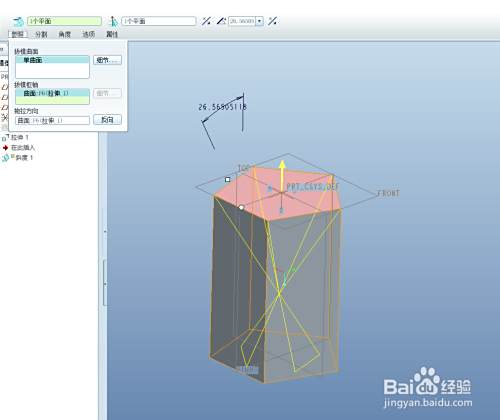

6.选择下图红色平面作为拔模枢轴，并设置拔模角度 为26.56505118°。
-
8

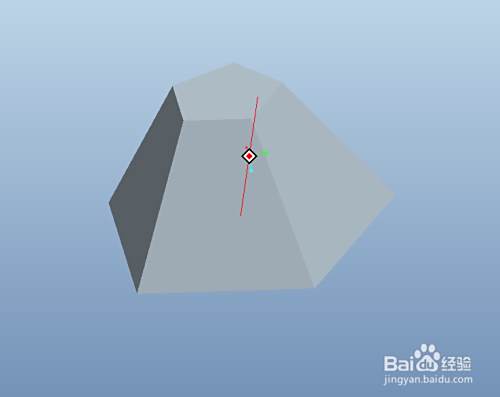

完成。
-
9

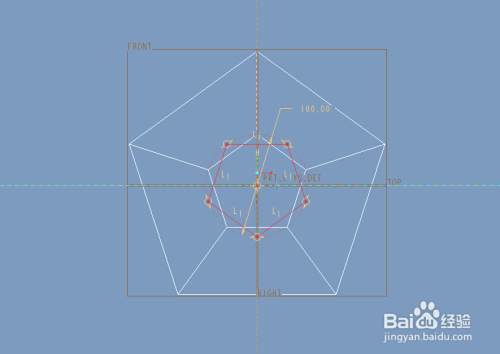

7.选择拉伸特征的大端面作为草绘平面，并将显示模式设置为线框模式，绘制如下的草绘。
-
10

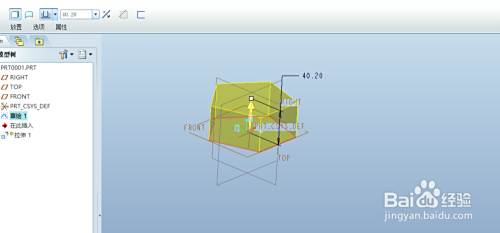

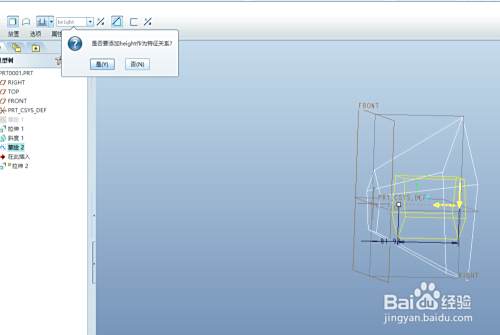

8.点击拉伸，选择上一步的草绘，点击切除材料，点击箭头进行反向切除，拉伸高度输入height。
-
11

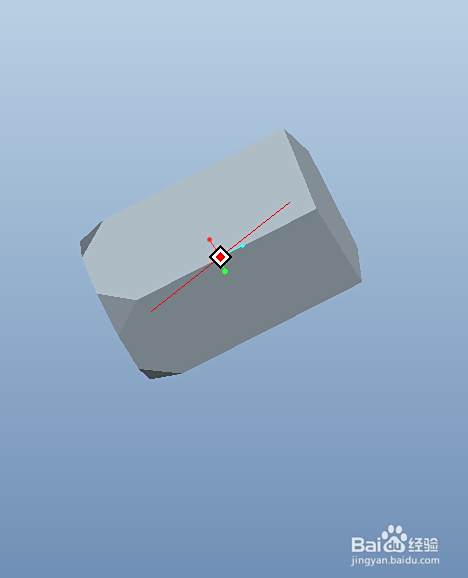

完成后如下图。
-
12

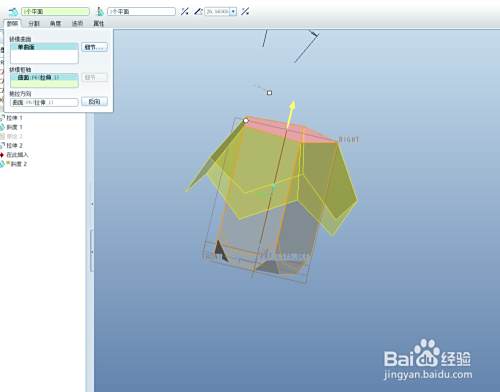

9.点击拔模，选择竖直方向的五个面作为拔模对象，选择端面作为拔模枢轴，拔模角度设置为26.56505118°。
-
13

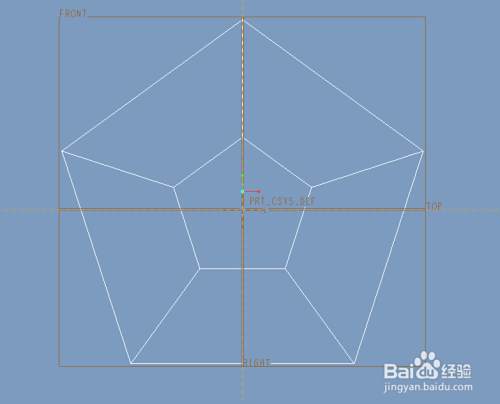

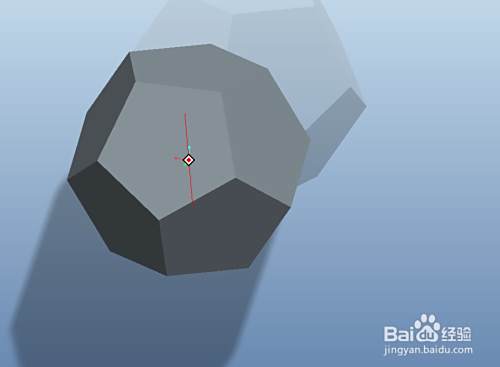

10.完成。
END
