SolidWorks三维建模训练一百八十九简单实体
方法/步骤
-
1
如下所示，
打开SolidWorks软件，新建一空白的零件，
保存为：
SolidWorks三维建模训练一百八十九简单实体
-
2
执行【拉伸凸台/基体——上视基准面】，进入到草图环境，
激活直线命令，画一个凹形轮廓，
激活智能尺寸命令，标注尺寸：厚度5，总长50，总高10，宽度5，
点击退出草图。
-
3
设置拉伸距离为50，回车。
-
4

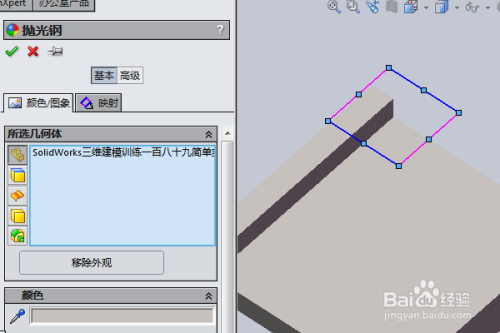

隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，
然后在右边的外观中找到“抛光钢”指定给实体，
-
5

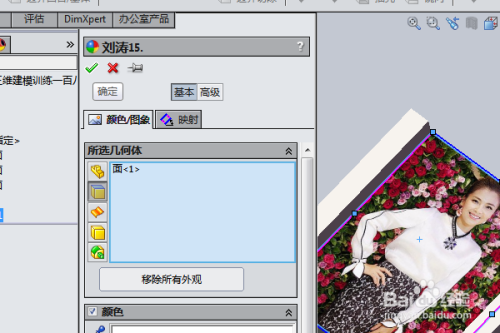

点击实体平面，在弹出的临时工具栏中点击“外观——平面”，
点击高级，
-
6
点击浏览，选择图片，
-
7
手动拖动，调整图片的大小，
-
8
点击“基本”，回车。

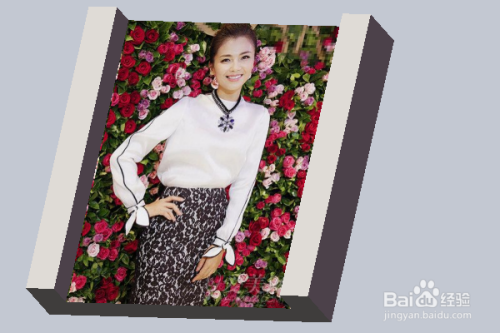

至此，
这简单实体的建模操作就演示完成，本次练习结束。
